90 derece dönüşlü rulolu konveyör, ürün akışının tesis içinde bir köşeden dönerek devam etmesini sağlar. Düz konveyörün çıkışıyla dik yönde yerleşen bir hattın girişini birbirine bağlamak için kullanılır. İleri Mühendislik, dönüşün iç yarıçapını ve taşıma genişliğini gerçek ürün ölçülerine göre belirler. Yerleşimde yalnız makinenin kapladığı alanın ölçülmesi yeterli değildir; uzun bir ürün dönüş sırasında konveyör kenarlarının dışında ek hareket alanına ihtiyaç duyabilir.

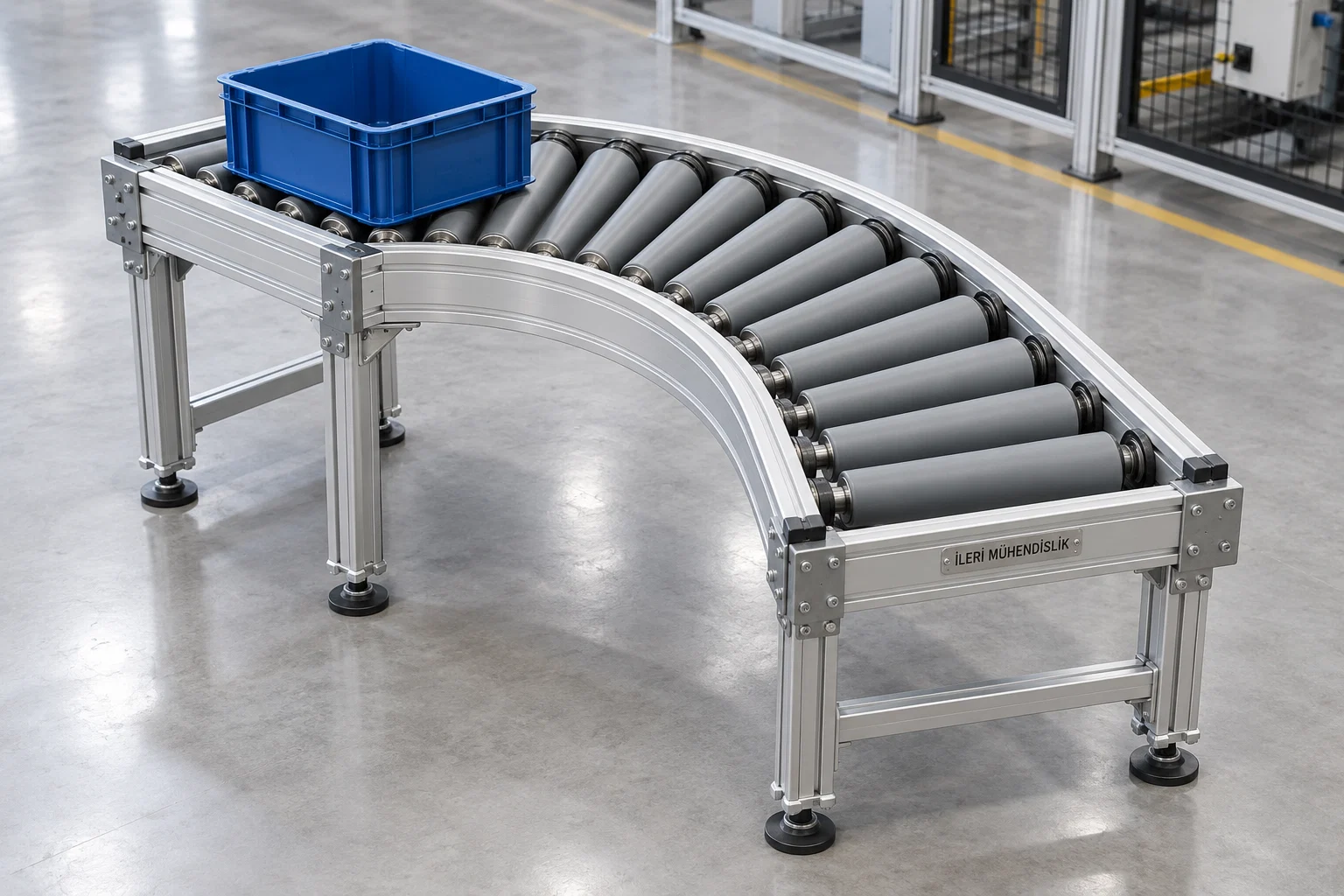

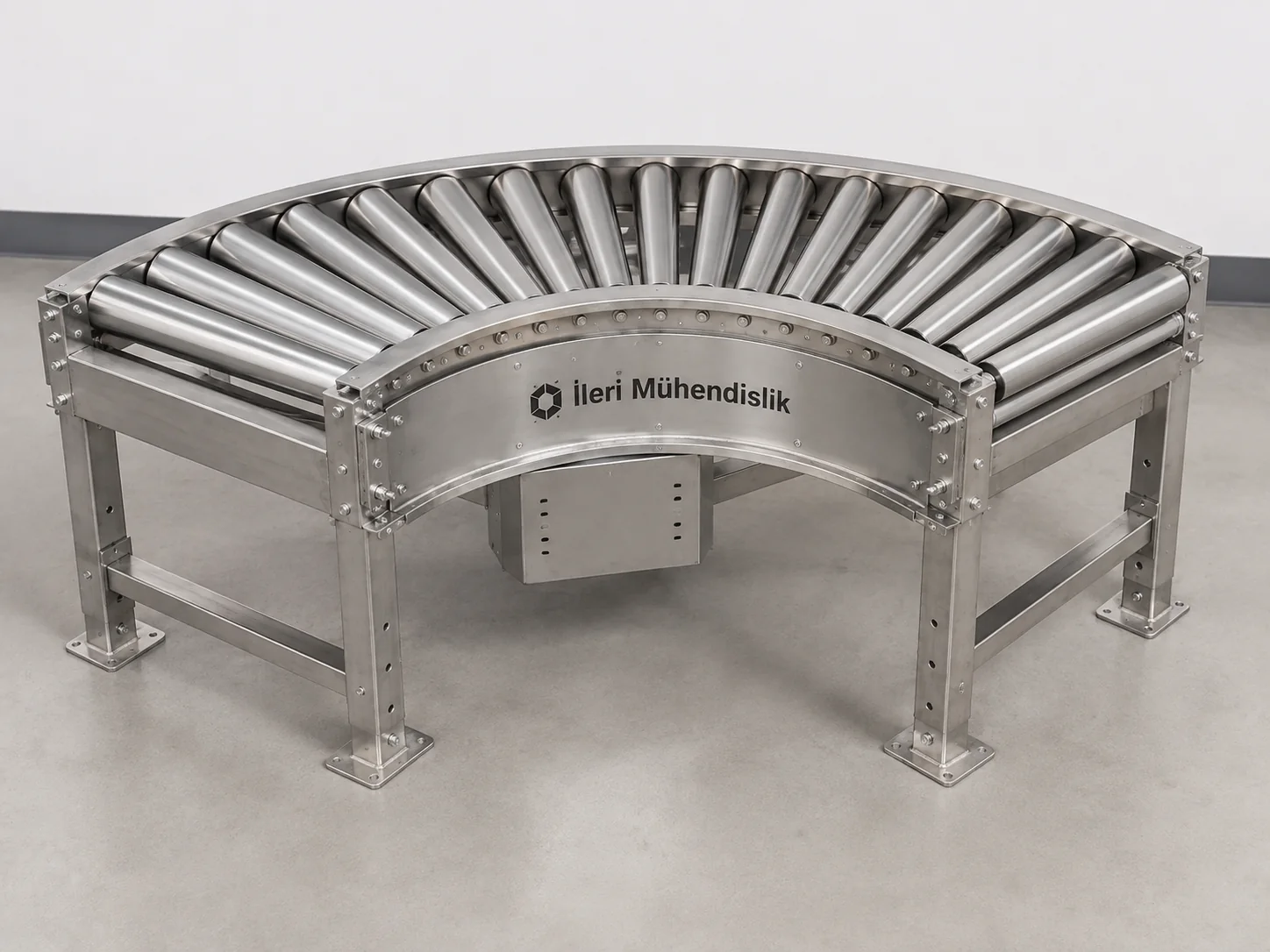

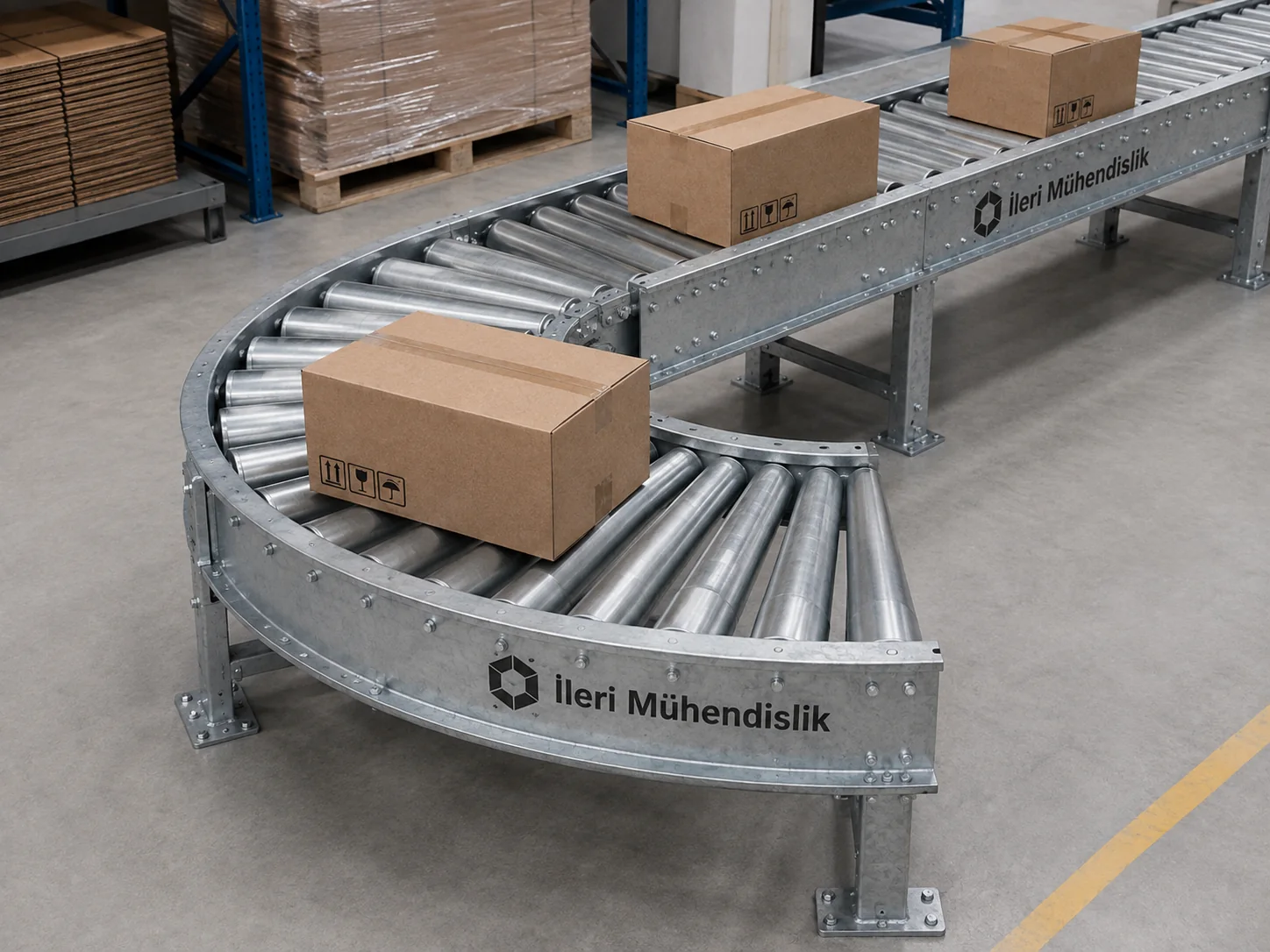

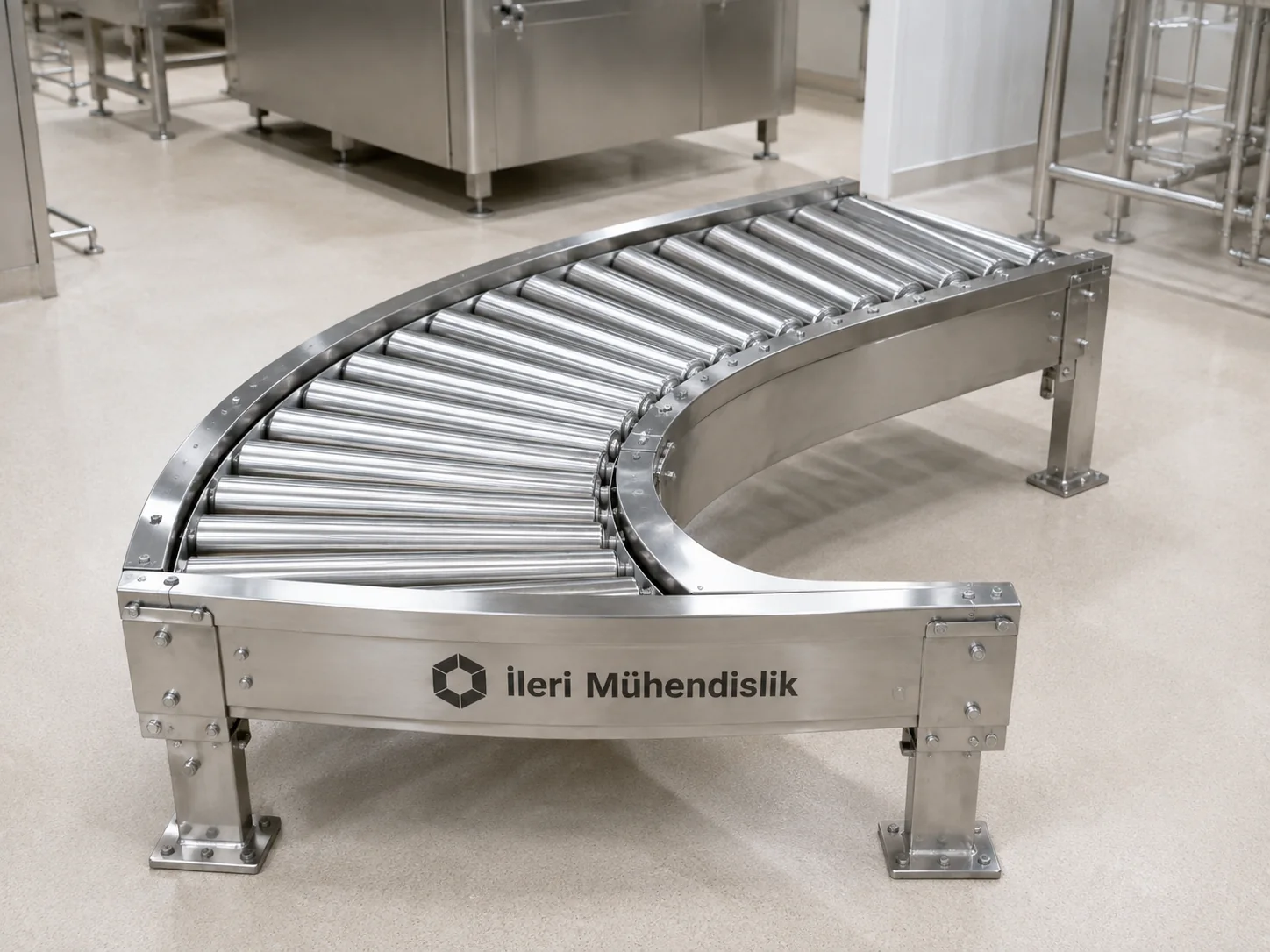

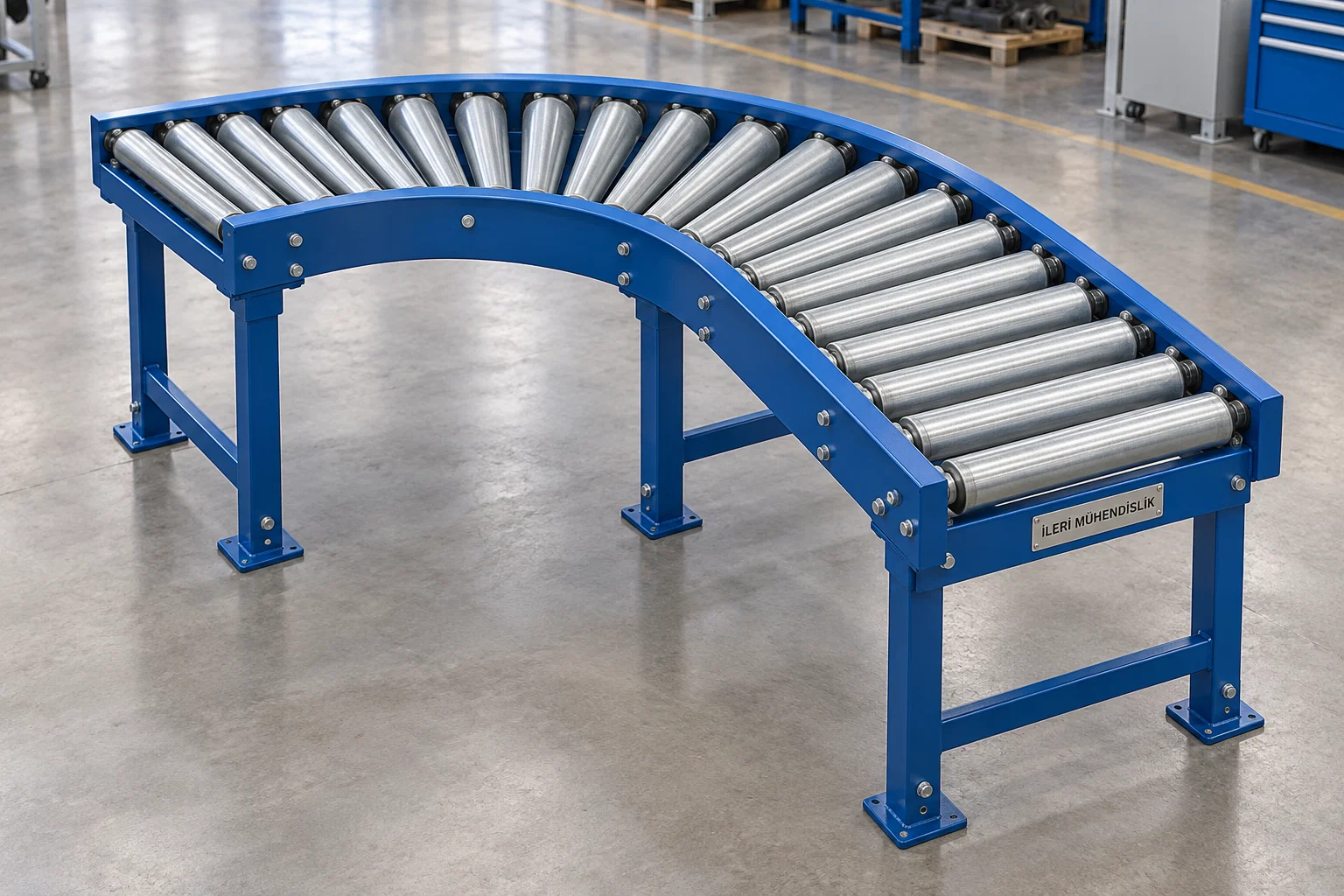

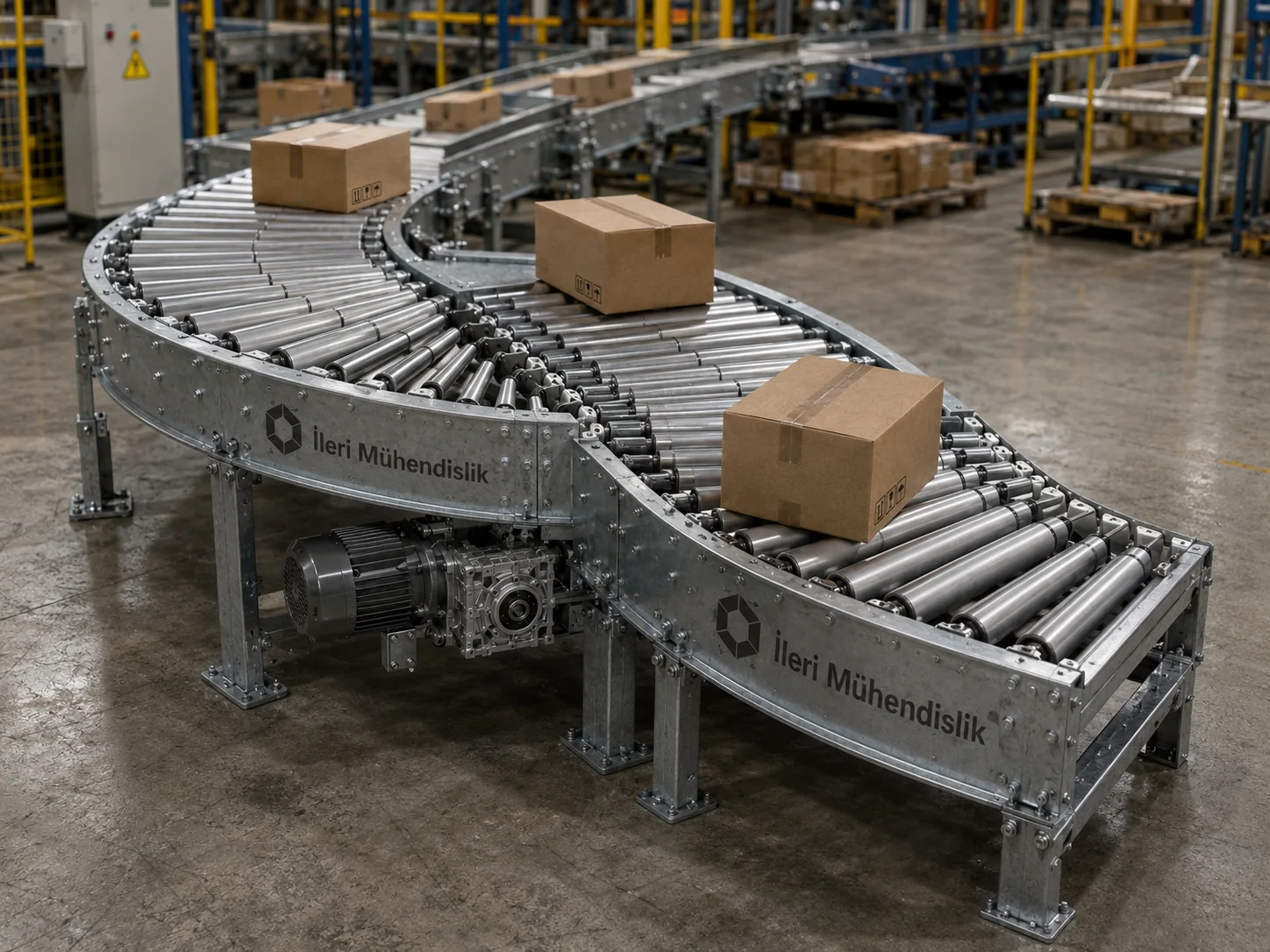

90 Derece Dönüşlü Rulolu Konveyör Görselleri
Çalışma Prensibi
Kavis üzerinde radyal yerleştirilmiş rulolar yükü taşır. Ürün yönünün korunması gereken birçok uygulamada uygun koniklikte rulolar değerlendirilir. Avare veya motorlu çözüm seçimi giriş hızına, yük ağırlığına ve proses kontrolüne bağlıdır. Girişteki düz hat ile dönüşün ilk rulosu arasındaki boşluk, küçük tabanlı ürünlerde kritik hale gelir. Dönüş çıkışındaki geçiş de aynı özenle ele alınır. Yan kılavuzlar ürünün hareketini destekler; ürünün sürekli kılavuza sürtünerek zorlanması doğru geometrinin yerine kullanılmaz. Hız değişimi gerekiyorsa komşu hatlarla uyum sağlanır.
Seçim ve Ölçülendirme
Seçimde en küçük ve en büyük ürünün taban ölçüsü, ağırlığı, yüksekliği ve taban rijitliği paylaşılmalıdır. Dar dönüş yarıçapı yer kazandırabilir ancak her ürün için uygun değildir. Uzun bir kolinin iç ve dış kılavuza aynı anda temas ederek sıkışması kontrol edilir. Ağırlık merkezi yüksek ürünlerde devrilme davranışı da incelenir. Mevcut hattın rulo üst seviyesi, akış yönü ve giriş-çıkış hızları belirtilmelidir. Dönüş sağa mı sola mı yapılacaksa krokide açıkça gösterilir. Servis erişimi ve bina kolonları yerleşim onayına dahil edilir.
Kullanım Alanları
Depolarda koridor geçişleri, paketleme makineleri arasında yön değiştirme ve montaj hattının bina yerleşimine uyarlanması bu çözümün kullanım örnekleridir. Ürün dönüşten sonra operatöre belirli bir yüzüyle ulaşacaksa ürünün dönme davranışı test edilir. Akışta iki ürün arasında mesafe bırakılması gerekiyorsa sensör ve kontrol düzeni plana eklenir. Kavis boyunca birikim yapılması, yalnız sürekli geçiş için tasarlanan hatta göre farklı bir değerlendirme gerektirir. Ürünün taşındığı ambalajın ezilme dayanımı ve komşu ürünlerle teması dikkate alınır.
Bakım ve Devreye Alma
Bakımda konik ruloların yerleşimi, rulman sesi, tahrik elemanları ve kılavuz bağlantıları gözden geçirilir. Tek bir rulonun ters yönde veya farklı koniklikte takılması akışı bozabilir. Dönüş boyunca ürünün izlediği çizgi kaydedilerek girişte veya çıkışta oluşan sürtünme saptanabilir. Denemede yalnız ortalama ölçülü koli yerine ürün aralığının uç örnekleri kullanılır. İşletmede ambalaj veya ürün ölçüsü değişirse mevcut yarıçapın ve kılavuz açıklığının uygunluğu tekrar kontrol edilir. Eşleşen yedek rulo ölçüleri bakım kayıtlarında tutulur.
Teklif İçin Gerekli Bilgiler
Bakım kayıtlarında kullanılan rulo ve aktarma parçalarının ölçülerinin saklanması, ileride eşleşen yedek parça seçimini de kolaylaştırır. Teklifin aynı kapsam üzerinden değerlendirilebilmesi için boy, net taşıma genişliği ve çalışma yüksekliği ayrı ölçülmelidir. Ürünün tek parça ağırlığıyla hat üzerinde aynı anda bulunacak toplam ağırlık birbirine karıştırılmamalıdır. En küçük ve en büyük ürünün taban fotoğrafları, yükleme yöntemi ve günlük çalışma süresi paylaşılır. Mevcut bir makineye bağlantı varsa giriş ve çıkış kotları, akış yönü ve kullanılabilir servis boşluğu krokide gösterilir. Bu bilgiler mekanik tasarımın yanında sensör, durdurucu ve hız kontrolü ihtiyacının belirlenmesine de yardımcı olur.
Üretim ve Teslim Kontrolü
Üretim öncesinde onaylanacak çizimde rulo aralığı, şase yapısı, ayak yerleri ve bağlantı detayları birlikte incelenir. Taşıma kapasitesi ve hız gibi proje değerleri gerçek yük koşullarına göre kesinleştirilir; bu sayfada sabit bir katalog kapasitesi vaat edilmez. Montajdan sonra boşta çalışma, yükle ilk hareket, normal akış ve duruş ayrı gözlenir. İşletmede ürün veya çalışma ortamı değişirse önceki seçimin uygunluğu tekrar kontrol edilir. İleri Mühendislik ile teknik görüşmede ölçü krokisi ve ürün numunesi üzerinden ilerlemek, teklif ile sahadaki kullanımın aynı ihtiyacı karşılamasını sağlar.
Sık Sorulan Sorular
Dönüş yarıçapı sabit midir?
Hayır. Ürün boyutları, dönüş geometrisi ve kullanılabilir alanla birlikte belirlenir. Daha dar yarıçap her ürün için daha iyi çözüm anlamına gelmez.
Sağa ve sola dönüş üretilebilir mi?
Evet. Akış yönü ve giriş-çıkış yerleri proje krokisinde belirtilerek uygun yerleşim hazırlanabilir. Tahrik ve bakım erişimi de buna göre düzenlenir.
Ürünün yönü korunabilir mi?
Uygun rulo ve kılavuz geometrisiyle hedeflenir. Ancak taban yapısı ve ürün ölçülerinin gerçek numuneyle denenmesi gerekir; her ambalaj aynı davranışı göstermez.
