Palet rulolu konveyör, yüklü veya boş paletlerin üretim, depolama ve sevkiyat noktaları arasında taşınması için tasarlanır. İleri Mühendislik, paletin taban geometrisini ve taşıdığı yükü esas alarak rulo dizilimini, şase yapısını ve tahrik düzenini projelendirir. Ahşap palet, plastik palet ve metal taşıma fikstürü aynı destek koşullarına sahip değildir. Bu nedenle seçim yalnızca toplam kilogram üzerinden yapılmaz; paletin alt kızaklarının rulolara hangi yönde oturduğu da incelenir.

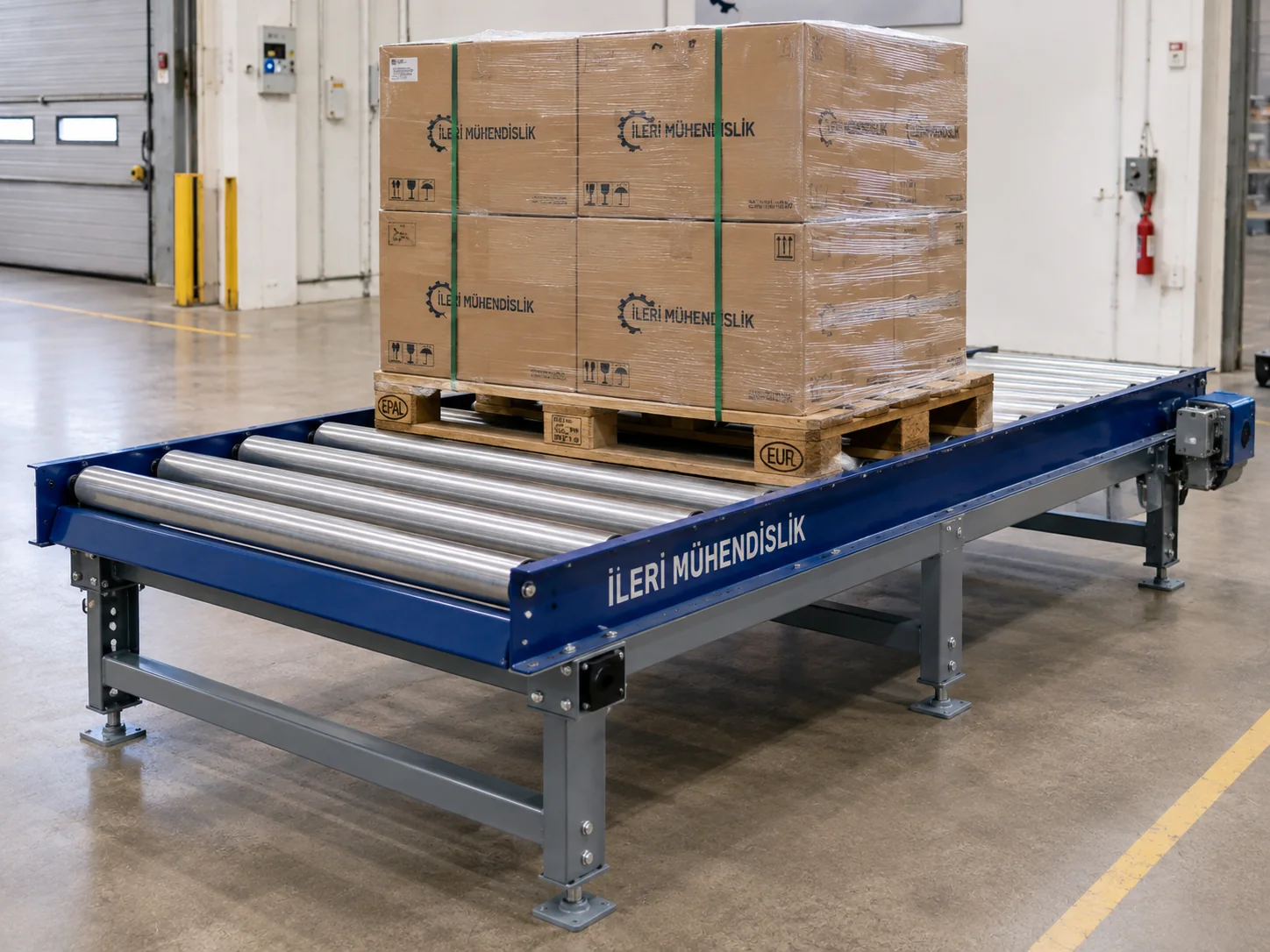

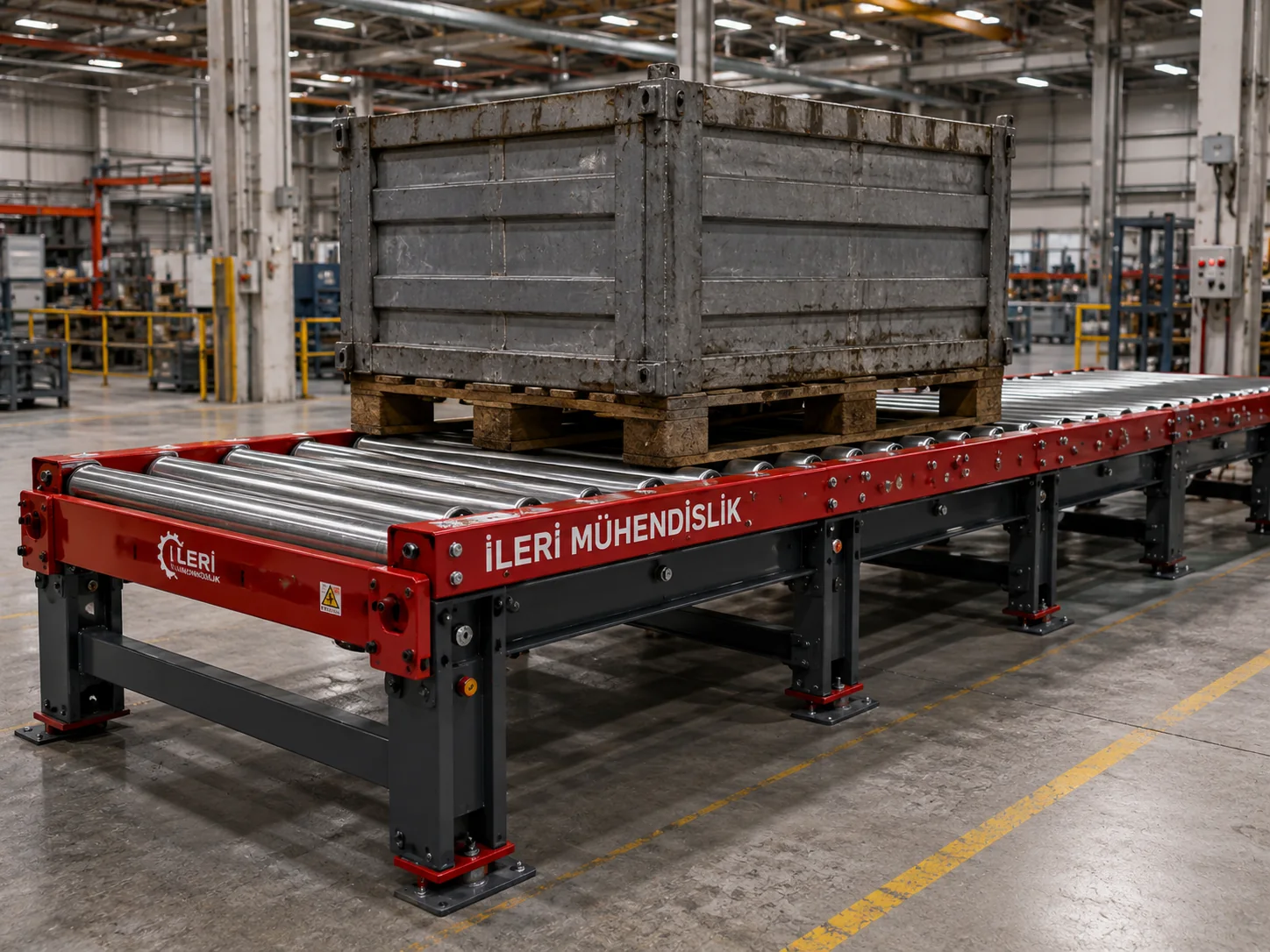

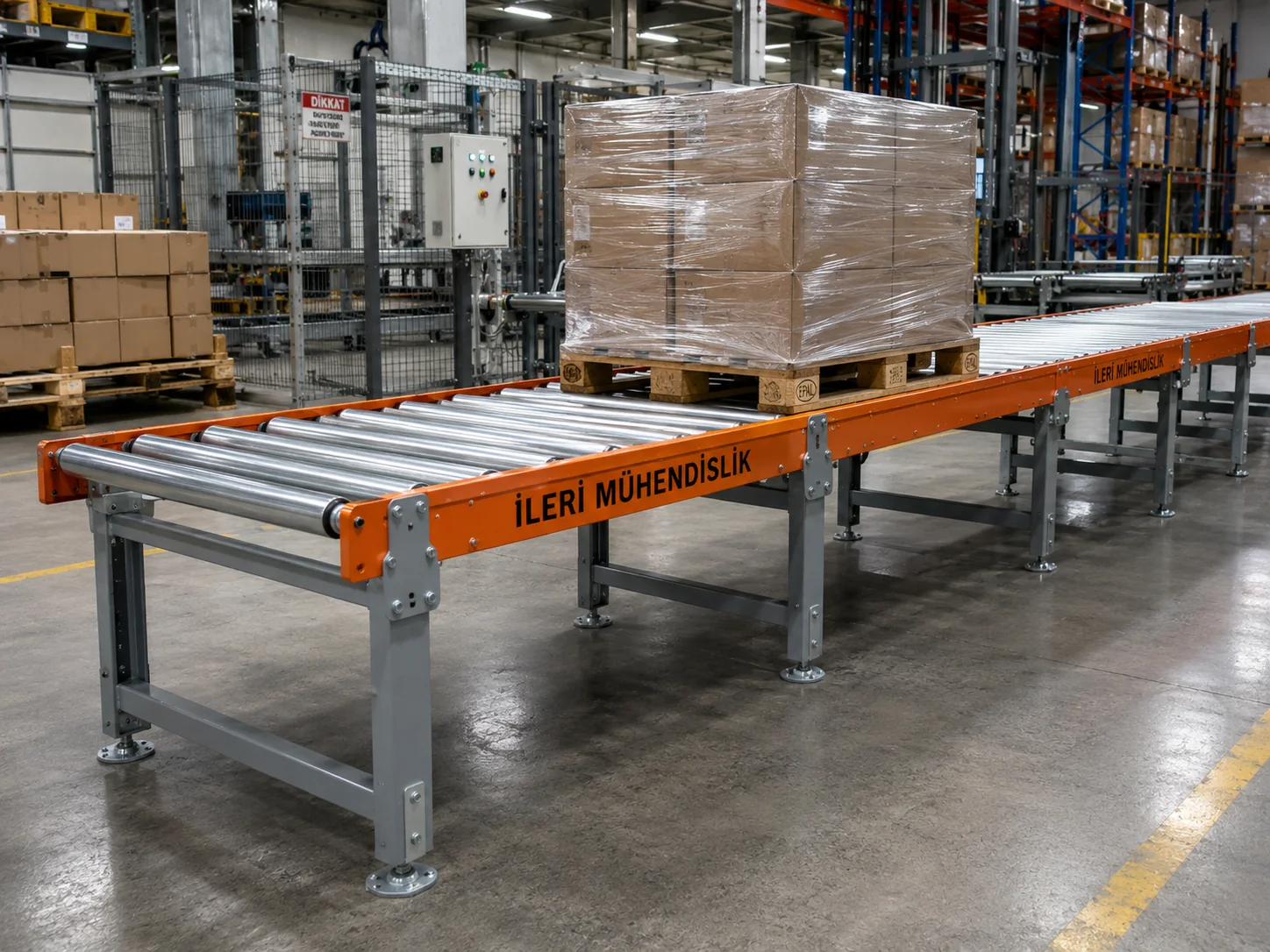

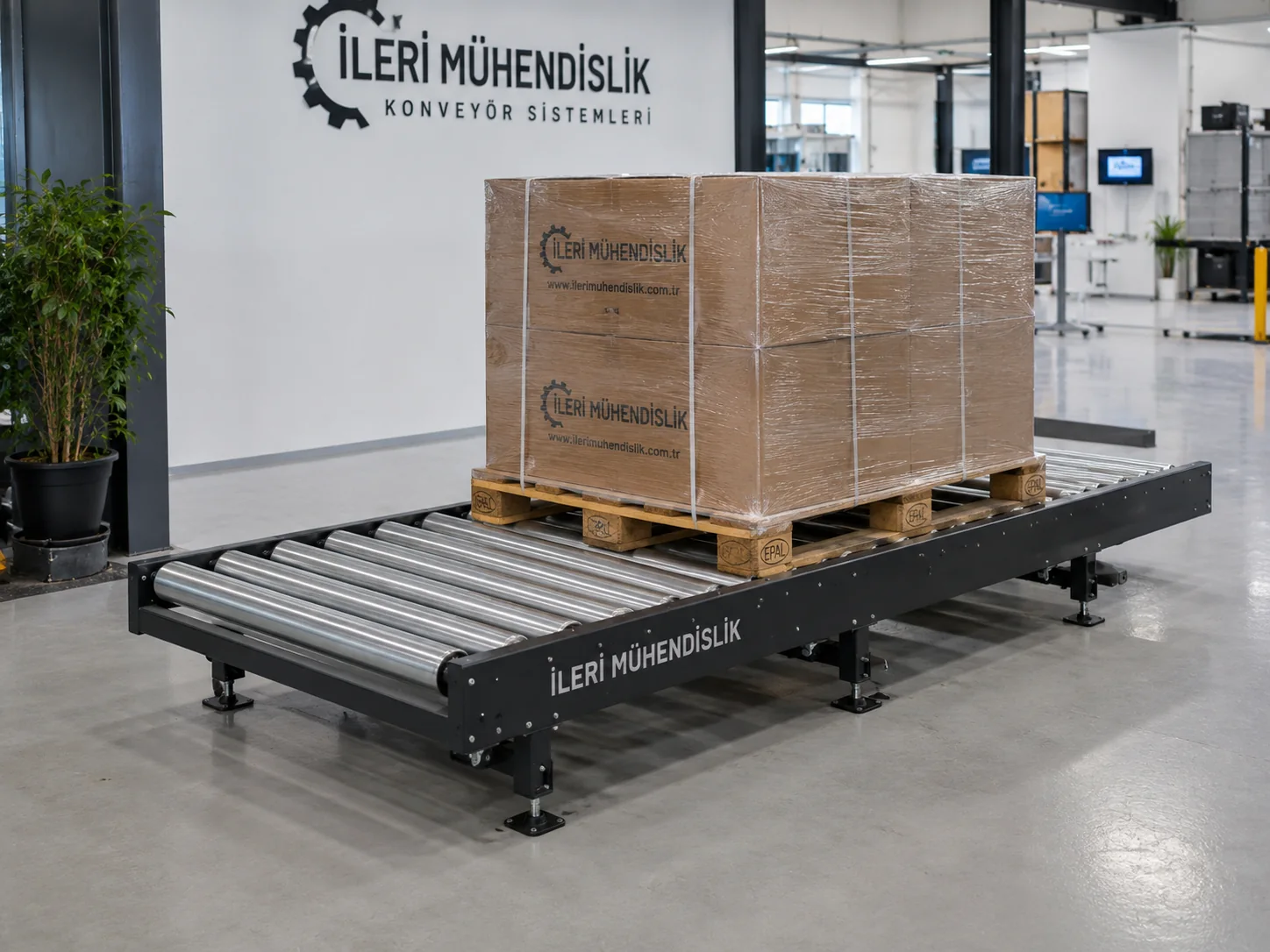

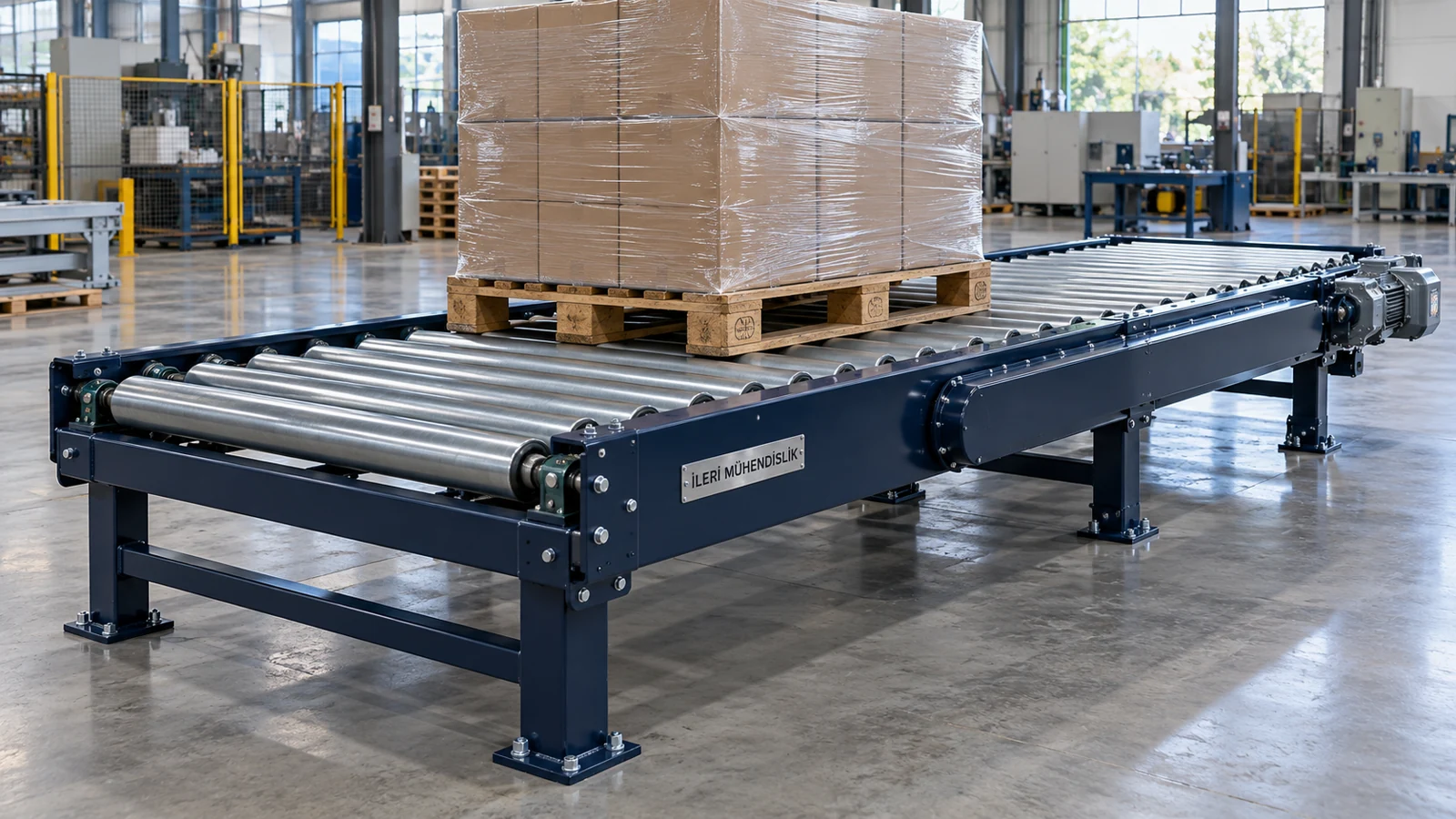

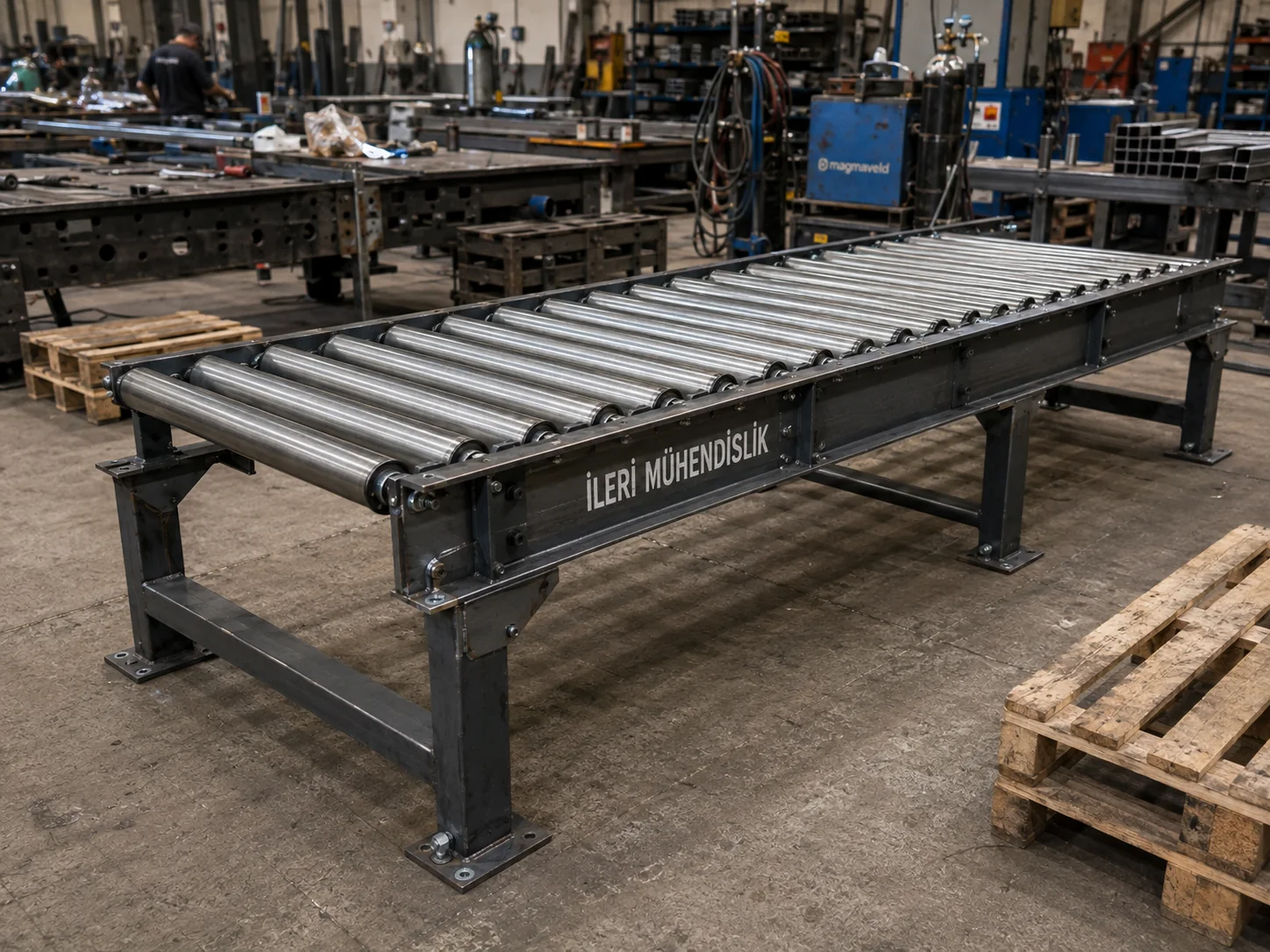

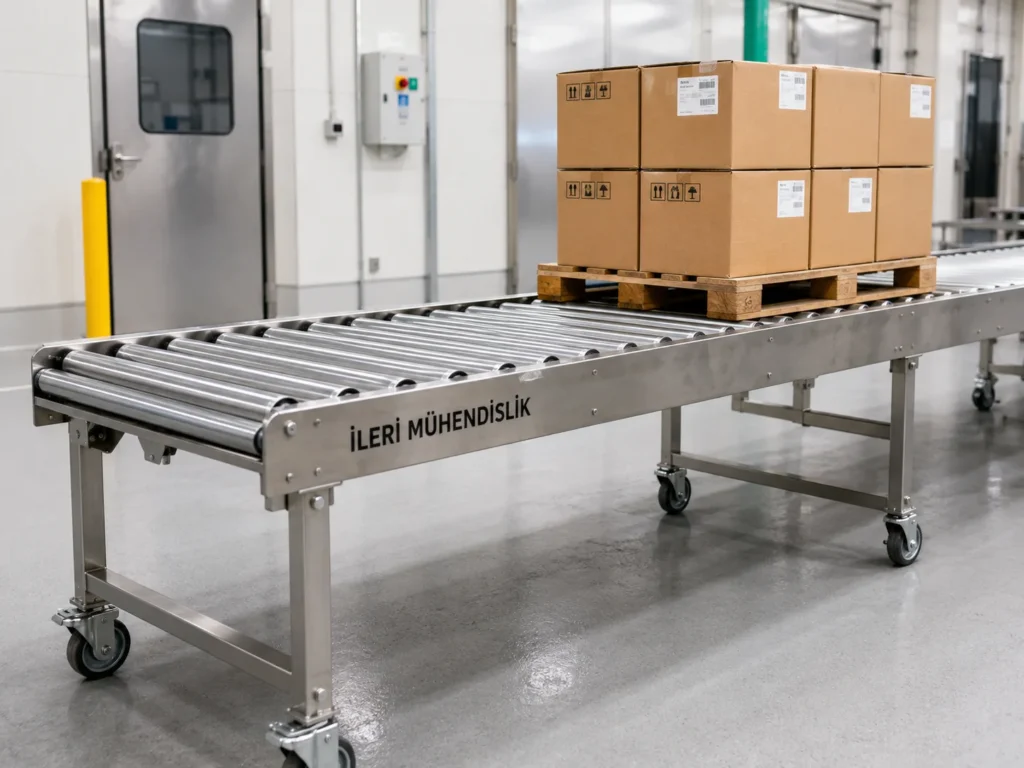

Palet Rulolu Konveyör Görselleri
Çalışma Prensibi

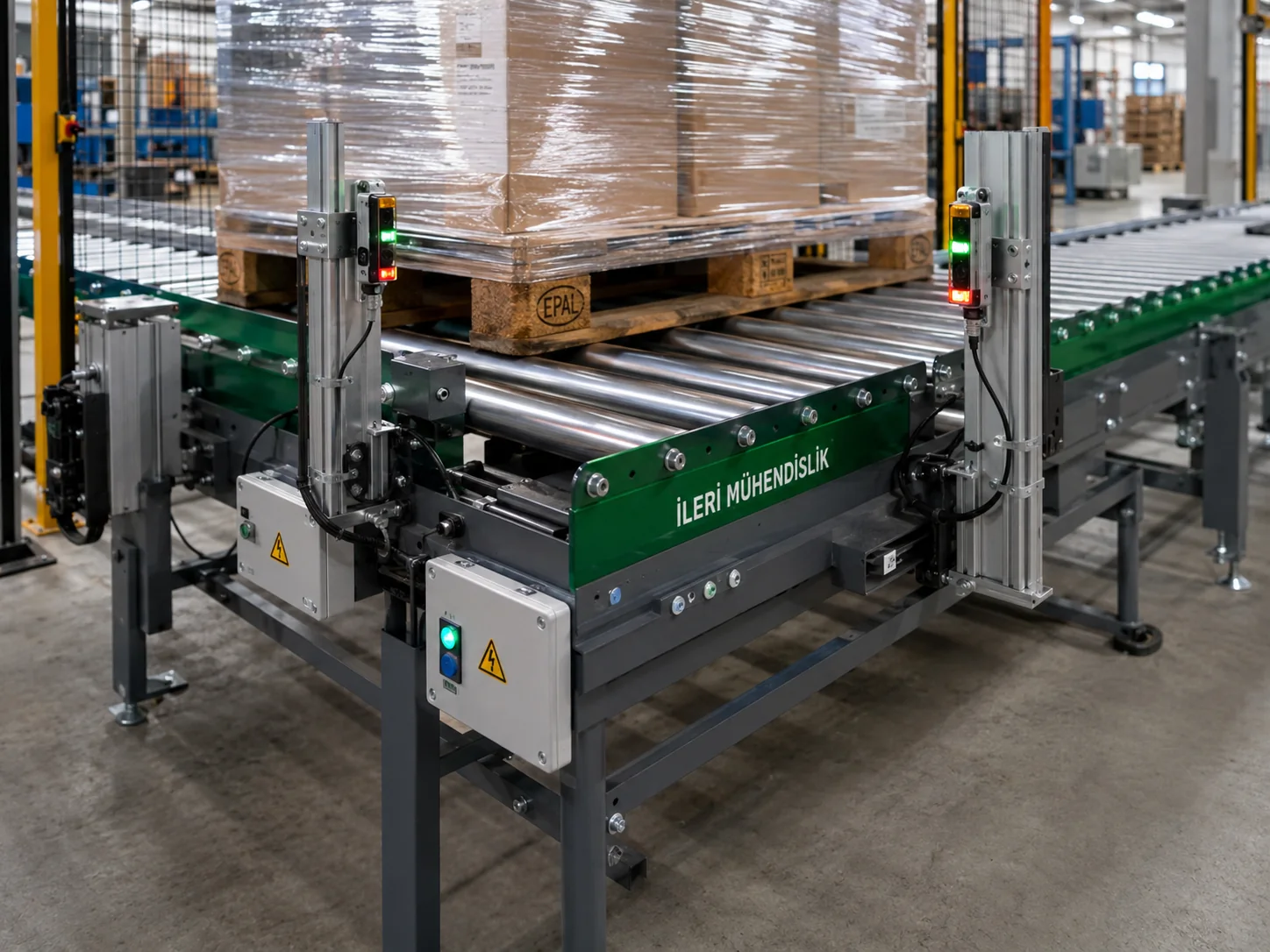

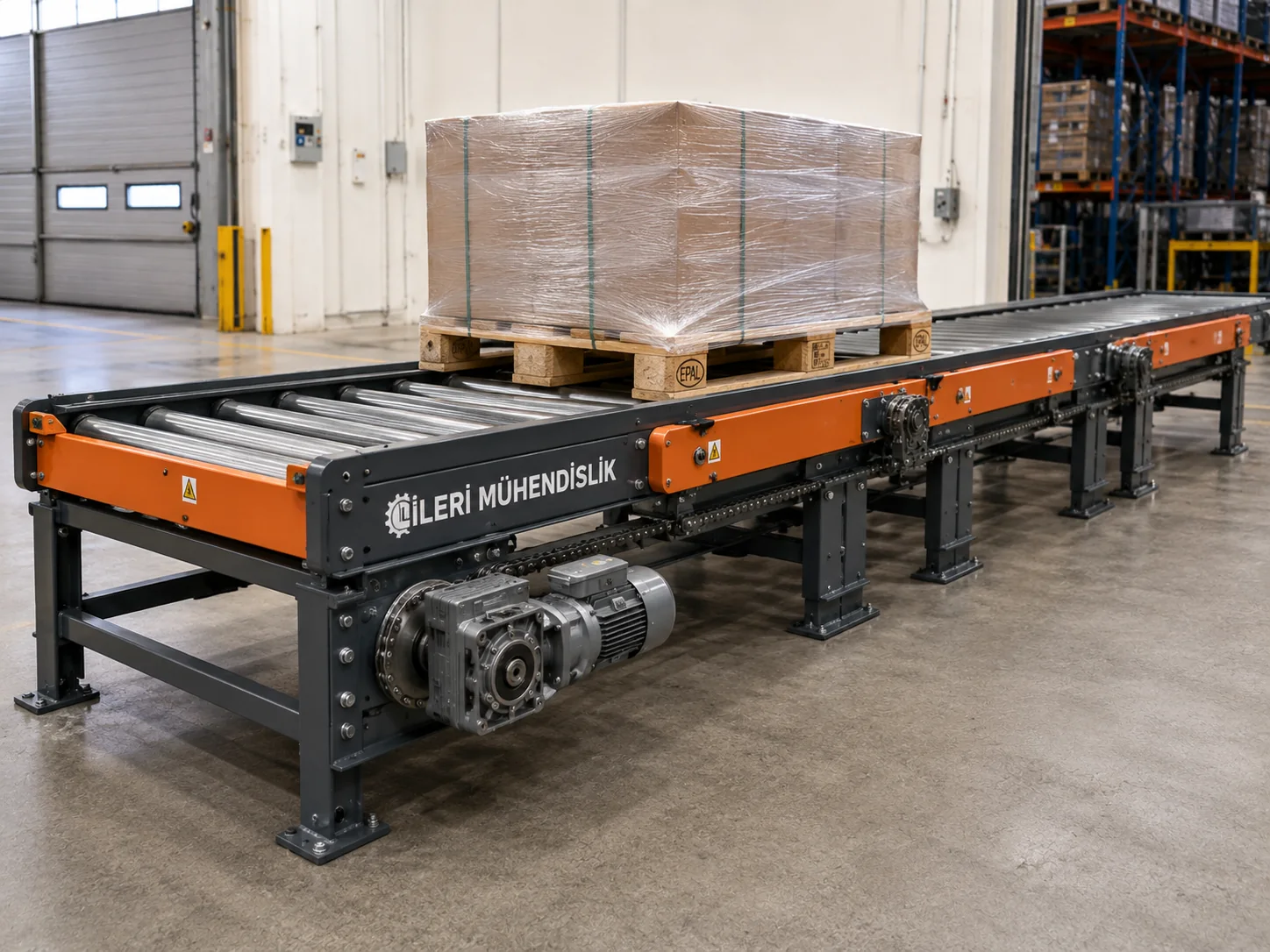

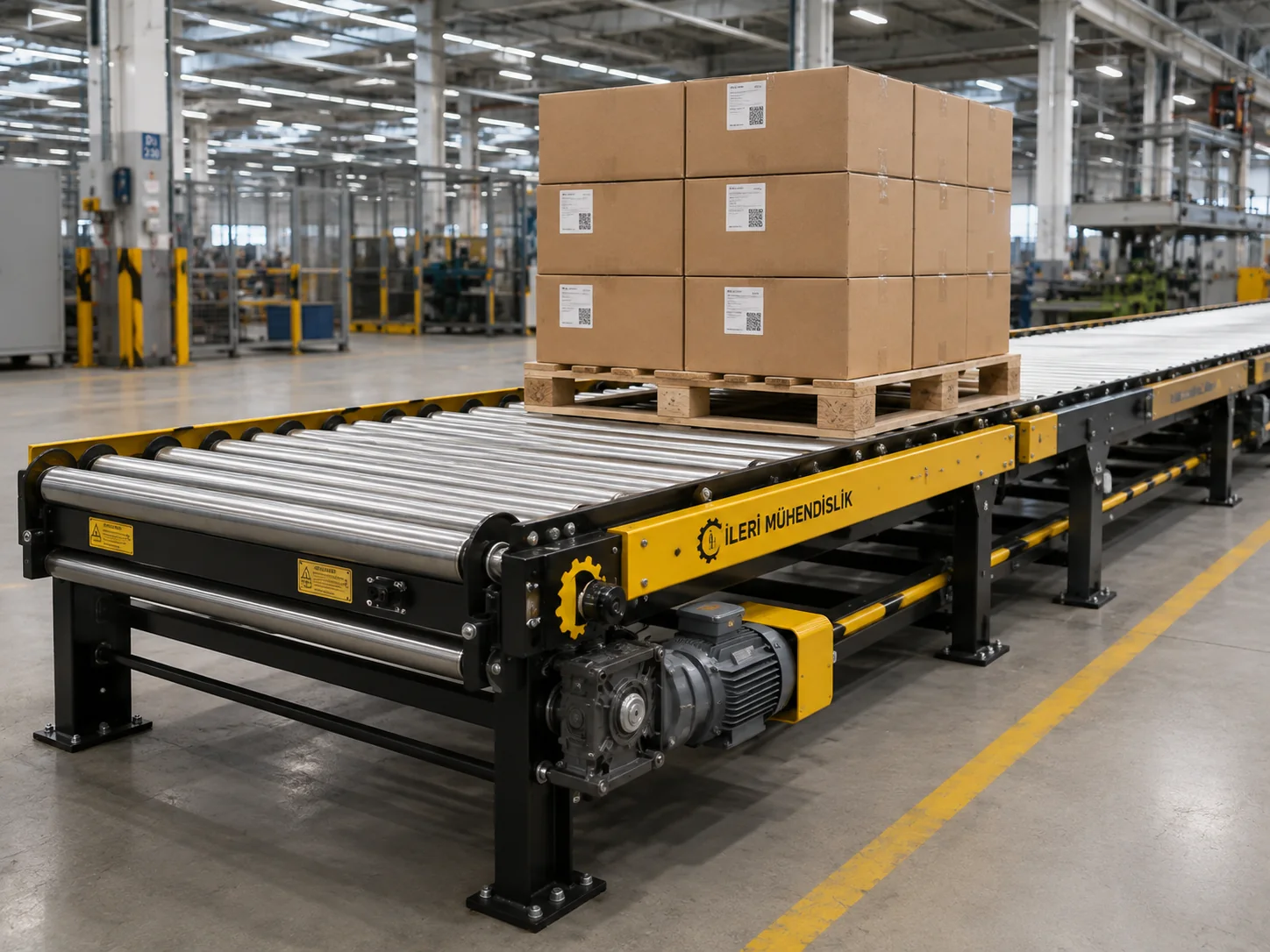

Tahrikli uygulamada motor ve redüktörden alınan hareket rulolara aktarılır. Palet girişinde algılama, hat sonunda kontrollü duruş ve sonraki istasyonun hazır olmasına bağlı geçiş senaryoları kurulabilir. Zincir aktarması ağır hizmette sık kullanılan bir çözümdür; ancak zincir ölçüsü ve dişli düzeni gerçek tork ihtiyacına göre seçilir. Paletin iki konveyör arasındaki geçişinde destek kaybı oluşmaması gerekir. Forkliftle yüklenen hatlarda ilk ruloların ve ayakların darbe etkisine göre değerlendirilmesi, yalnız normal taşıma hesabı yapmaktan farklıdır.
Seçim ve Ölçülendirme
Paletin en küçük taban ölçüsü, alt kızaklarının yönü, ürünle birlikte ağırlığı ve ağırlık merkezinin konumu başlangıç verileridir. Rulo açıklığı büyüdükçe boru ve mil sehmi ayrıca kontrol edilir. Aynı anda hat üzerinde bulunacak palet sayısı, motorun kalkış yükünü ve şase üzerindeki toplam kuvveti değiştirir. Dolu paletle boş paletin hareket direnci de aynı olmayabilir. Giriş ve çıkış kotları, forklift yaklaşma alanı, sensör mesafesi ve koruyucu düzeni yerleşim krokisine işlenir. Palet altındaki kırık veya eksik tahtalar taşıma davranışını bozabileceğinden numune kontrolü yararlıdır.
Kullanım Alanları
Streçleme makinesi besleme, paletleme hücresi çıkışı, depo içi ara transfer ve sevkiyat öncesi bekletme başlıca kullanım alanlarıdır. Hat bir köşede yön değiştirecekse yalnız düz rulolu bölüm yeterli olmayabilir; kaldırmalı zincir transferi veya döner transfer modülü değerlendirilir. Ürün istasyonda işlem görecekse konveyör üzerinde durdurma ile hassas konumlama birbirinden ayrı çözülür. Paletin tahrik kapalıyken sabit tutulması gerekiyorsa mekanik durdurucu ve kontrol senaryosu birlikte belirlenir. Hattın mevcut makineyle haberleşmesi projenin otomasyon kapsamına dahil edilir.
Bakım ve Devreye Alma
Bakımda rulman sesleri, zincir uzaması, dişli aşınması, rulo paralelliği ve ayak bağlantıları kontrol edilir. Zincir muhafazaları bakım sonrasında yerine takılır. Boş ve yüklü paletle yapılan denemelerde özellikle ilk hareket, transfer boşluğu ve çıkışta duruş izlenir. Konveyöre forklift çarpması sonrasında yalnız dış görünüşe bakılması yeterli değildir; şase doğrultusu, bağlantılar ve rulo eksenleri yeniden incelenir. Yedek rulo siparişinde boru boyu, mil ucu, dişli konumu ve yataklama ölçüleri birlikte belirtilir.
Teklif İçin Gerekli Bilgiler
Bakım kayıtlarında kullanılan rulo ve aktarma parçalarının ölçülerinin saklanması, ileride eşleşen yedek parça seçimini de kolaylaştırır. Teklifin aynı kapsam üzerinden değerlendirilebilmesi için boy, net taşıma genişliği ve çalışma yüksekliği ayrı ölçülmelidir. Ürünün tek parça ağırlığıyla hat üzerinde aynı anda bulunacak toplam ağırlık birbirine karıştırılmamalıdır. En küçük ve en büyük ürünün taban fotoğrafları, yükleme yöntemi ve günlük çalışma süresi paylaşılır. Mevcut bir makineye bağlantı varsa giriş ve çıkış kotları, akış yönü ve kullanılabilir servis boşluğu krokide gösterilir. Bu bilgiler mekanik tasarımın yanında sensör, durdurucu ve hız kontrolü ihtiyacının belirlenmesine de yardımcı olur.
Üretim ve Teslim Kontrolü
Üretim öncesinde onaylanacak çizimde rulo aralığı, şase yapısı, ayak yerleri ve bağlantı detayları birlikte incelenir. Taşıma kapasitesi ve hız gibi proje değerleri gerçek yük koşullarına göre kesinleştirilir; bu sayfada sabit bir katalog kapasitesi vaat edilmez. Montajdan sonra boşta çalışma, yükle ilk hareket, normal akış ve duruş ayrı gözlenir. İşletmede ürün veya çalışma ortamı değişirse önceki seçimin uygunluğu tekrar kontrol edilir. İleri Mühendislik ile teknik görüşmede ölçü krokisi ve ürün numunesi üzerinden ilerlemek, teklif ile sahadaki kullanımın aynı ihtiyacı karşılamasını sağlar.
Sık Sorulan Sorular
Her palet aynı hatta taşınabilir mi?
Hayır. Paletin ölçüsü, alt destek yapısı ve yük dağılımı kontrol edilmelidir. Bir palet tipine göre tasarlanan rulo aralığı başka bir paletin geçişinde uygun olmayabilir.
Taşıma kapasitesi sabit midir?
Kapasite rulo, mil, rulman, şase, tahrik ve yükleme şartlarının birlikte hesabıyla belirlenir. Proje bilgileri olmadan tek bir kilogram değeri verilmez.
90 derece aktarma yapılabilir mi?
Uygun palet tabanı ve yerleşim koşullarında kaldırmalı zincir veya başka bir transfer modülüyle yapılabilir. Transfer sırasında paletin desteklenmesi ayrıca projelendirilir.
