Rulo ve bileşenleri

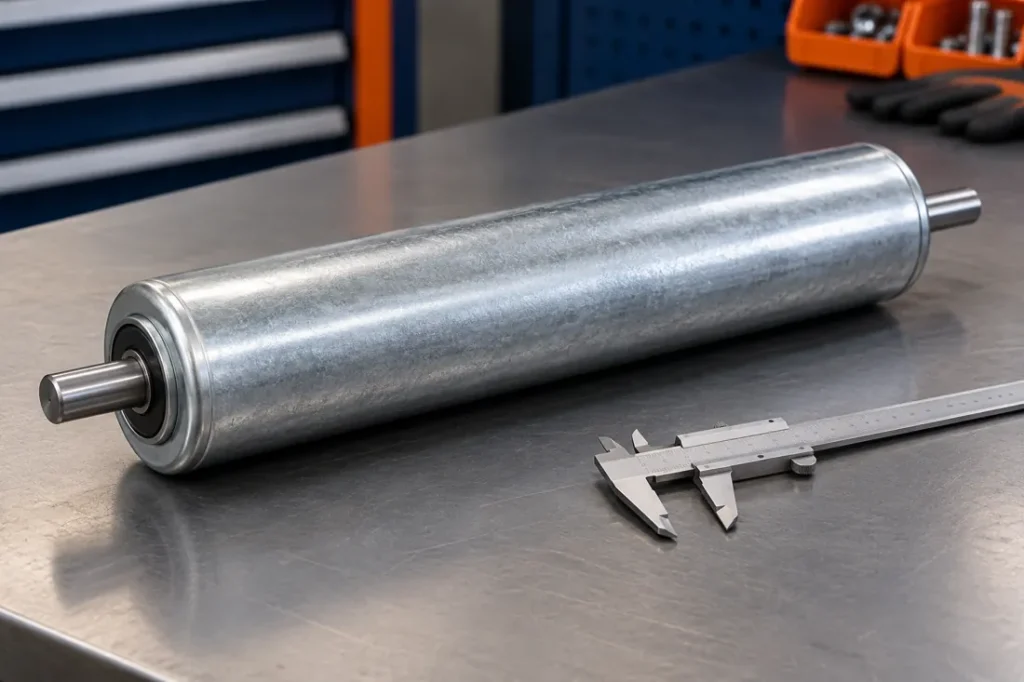

Yedek konveyör rulosu siparişinde yalnız dış çap ve toplam boyun verilmesi çoğu zaman yeterli değildir. Boru boyu, montaj açıklığı, mil çapı, iki uçtaki çıkıntılar ve bağlantı şekli ayrı tarif edilmelidir. Tahrikli ruloda dişli, kasnak veya kanal konumları da eşleşmelidir. Bu ölçüler yanlış referanslardan alındığında yeni parça dıştan benzer görünse bile mevcut şaseye takılamayabilir. Ölçü almadan önce rulonun hangi referanslara göre tanımlandığı netleştirilir.
Boru boyu, mil boyu ve montaj açıklığı
Boru boyu gövdenin uzunluğunu, toplam mil boyu ise mil uçları arasındaki ölçüyü ifade eder. Montaj açıklığı üreticinin tanımına göre farklı referanslardan alınabilir; bu nedenle teknik resimde ölçü uçları gösterilmelidir. Kapakların borudan taşması veya mil uçlarının farklı uzunluklarda olması karışıklık yaratabilir. Her iki mil ucu aynı kabul edilmez. Sağ ve sol taraf, rulonun aynı yönden görünüşü üzerinden işaretlenerek ayrı ölçülendirilir.
Aktarma ve bağlantı ayrıntıları
Dişli sayısı ve hatvesi, dişlinin boruya göre konumu, kasnak profili veya kanal merkezleri ayrıca kaydedilir. Yaylı milin serbest boyuyla montajda sıkışmış hali karıştırılmamalıdır. Dişli uçta çap, adım ve kullanılabilir diş boyu belirtilir. Altıgen uçta karşılıklı düz yüzeyler arası ölçü esas alınır. Delik, fatura veya segman yuvası varsa çizime eklenir. Numunenin sadece genel fotoğrafını göndermek bu ayrıntıların doğru aktarılmasını sağlamaz.
Aşınmış numuneyi tek doğru ölçü kabul etmeyin
Eski ruloda kaplama aşınmış, mil ucu ezilmiş veya boru eğilmiş olabilir. Ölçülen değer doğrudan nominal tasarım ölçüsü olmayabilir. Birden fazla sağlam örnekle karşılaştırma ve mevcut şase bağlantısının ölçülmesi yararlıdır. Ölçüm aleti seçimi beklenen toleransa uygun yapılır. Rulo üzerinde yük varken veya hareketli mekanizmaya erişerek ölçü alınmaz; uygun şekilde ayrılmış ve sabitlenmiş numune üzerinde çalışılır. Belirsiz ölçüler tahminle doldurulmak yerine çizimde işaretlenir.
Uygulama verisini ve kabul koşulunu doğrulayın
Mevcut bir parçayı değiştirmeden önce ölçünün hangi yüzeyler arasında alındığını açıkça gösterin. Boru boyu, kapaklar dahil gövde boyu ve mil toplam boyu ayrı referanslardır. Uç bağlantısını iki taraftan fotoğraflayın; diş, kanal, düzleştirme veya yaylı hareket varsa krokide belirtin. Elinizde aşınmış numune bulunması bütün ölçülerin doğrudan kopyalanacağı anlamına gelmez. Oturma yüzeyleri ve bağlantılar uygun ölçüm aracıyla kontrol edilir. Bilinmeyen bir değeri tahmin ederek kesin ölçü sütununa yazmayın. Numune, teknik çizim ve parça kodu arasında fark varsa üretimden önce açıklığa kavuşturun.
Parçanın çalışacağı ortamı ve işlevi de kayıt altına alın. Ürün yükü, hız, temizlik yöntemi ve tahrik düzeni yalnız malzeme adından anlaşılamaz. Aynı dış çaptaki iki parça farklı mil, kapak ve yataklama nedeniyle farklı davranabilir. Uygunluk değerlendirmesinde bağlantı aralığı ile şase açıklığı birlikte görülmelidir. Teslim alınan parçayı montajdan önce temel ölçüler ve uç yapısı bakımından karşılaştırın. Zorlayarak takma veya sahada rastgele değiştirme yerine uyumsuzluğu teknik ekibe bildirin. Onaylanan çizimin numarasını ve revizyonunu saklayın; aynı hattaki farklı ruloları konumlarıyla eşleştirin. Böylece sonraki siparişte yalnız yaklaşık bir ürün adı yerine doğrulanmış kayıt kullanılabilir. Çalışma koşulu değişmişse eski parçanın aynısını sipariş etmek otomatik olarak yeterli sayılmaz. Yeni koşul ayrıca değerlendirilir ve gerekiyorsa çizimle birlikte parça kaydı güncellenir.
Örnek değerlendirme
Dış çapı 50 mm ve boru boyu 500 mm olan iki rulodan birinde yaylı yuvarlak uç, diğerinde dişli mil ucu bulunabilir. Boru ölçüleri aynı olmasına rağmen bağlantıları farklıdır. Sipariş çiziminde mil uçları, kapak taşmaları ve montaj açıklığı gösterilerek eşleşme kontrol edilir. Örnekteki rakamlar standart ürün kodu veya tolerans önerisi değildir. Amaç, tek bir uzunluk bilgisinin neden yeterli olmadığını göstermektir.
Hızlı karşılaştırma
| Başlık | Değerlendirme |
|---|---|
| Dış çap | Kaplama varsa bitmiş yüzeyden ölçülür |
| Boru boyu | Gövde referansları ayrı işaretlenir |
| Mil uçları | Sağ ve sol çap, çıkıntı ve bağlantı ayrı verilir |
| Aktarma konumu | Dişli, kasnak veya kanal ekseni tarif edilir |
Kontrol listesi
- İki uçtan ve genel görünüşten fotoğraf çekin.
- Boru boyu ile mil boyunu ayırın.
- Mil uçlarını aynı referansa göre çizin.
- Aşınmış ölçüleri belirsiz olarak not edin.
Sık sorulan sorular
Numune göndermek yeterli midir?
Numune eşleşmeyi kolaylaştırır; ancak çalışma koşulu ve istenen değişiklikler de belirtilmelidir. Aşınmış parçanın her ölçüsü nominal kabul edilmez.
Kaplı ruloda hangi çap yazılır?
Bitmiş dış çap ve mümkünse kaplama öncesi boru çapı ayrı belirtilir. Kaplama kalınlığı ve yüzey beklentisi de siparişe eklenir.
