Bakım ve satın alma

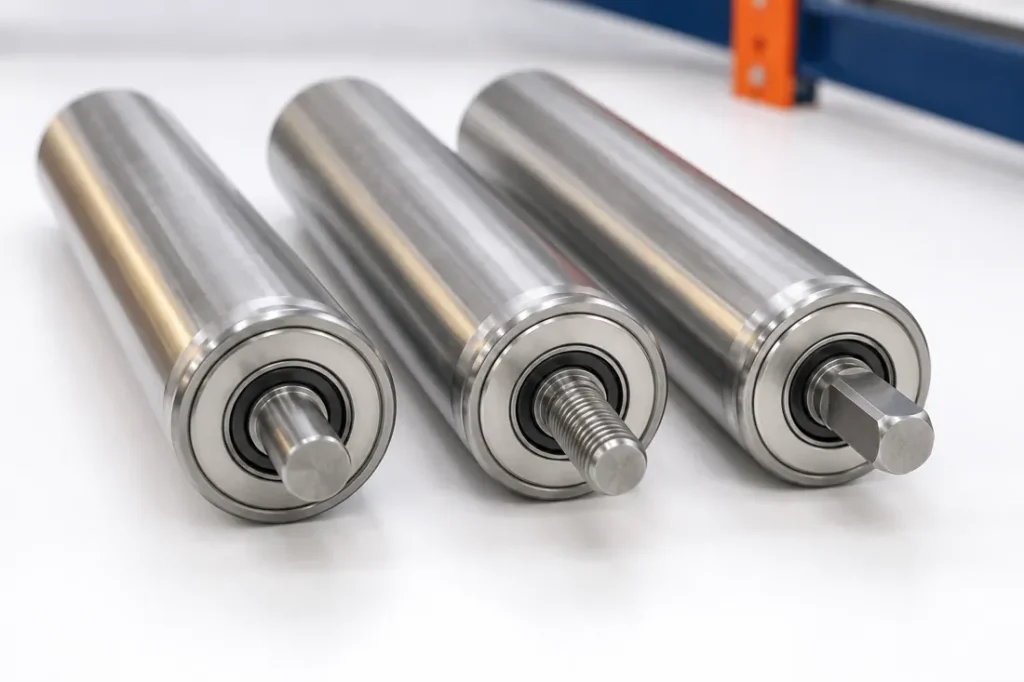

Yedek rulo siparişinde yalnız boru çapını ve yaklaşık boyu bildirmek doğru parçayı seçmek için yeterli olmayabilir. Mil uçları, montaj aralığı, kapak yapısı ve tahrik elemanları mevcut şaseyle uyumlu olmalıdır. Benzer görünen iki rulo farklı bağlantı veya yataklama düzenine sahip olabilir. Eski parçanın fotoğrafları ile ölçülendirilmiş bir krokinin birlikte gönderilmesi yanlış üretim ihtimalini azaltır. Numune kullanılacaksa aşınmış ve eğilmiş bölgelerin nasıl değerlendirileceği ayrıca belirtilmelidir.
Boy referanslarını ayrı yazın
Boru boyu, kapaklar dahil gövde boyu, mil toplam boyu ve şase montaj açıklığı birbirine karıştırılmamalıdır. Ölçünün nereden nereye alındığı krokide gösterilir. Yaylı milin sıkışmış veya serbest konumu ayrıca belirtilir. Dişli veya kasnak varsa yüzeyler arasındaki mesafe ve hangi tarafta olduğu çizilir. Hassas ölçüler uygun ölçüm aracıyla alınır; fotoğraftaki perspektiften boy çıkarılmaz. Ölçülemeyen değer tahmin olarak açıkça işaretlenmeli, kesin üretim ölçüsü gibi kullanılmamalıdır.
Tahrik ve yüzey bilgilerini tamamlayın
Zincir dişlisinde yalnız dış çap değil zincir standardı ve diş sayısı gibi bilgiler gerekir. Poly-V kasnağın profil ve kanal özellikleri, O-Ring kanalının konumu mevcut sistemle eşleşmelidir. Kaplamalı ruloda bitmiş dış çap ile alttaki boru çapı ayrılır. Malzeme, yüzey ve temizlik koşulları siparişe dahil edilir. Rulmanın veya kapağın üzerinde kod varsa fotoğraflanır. Farklı modelle değişim düşünülüyorsa uyumun kim tarafından doğrulanacağı netleştirilir.
Parça kaydını sonraki sipariş için koruyun
İlk uygun parça onaylandığında çizim numarası ve revizyon kaydedilir. Aynı hattın farklı bölgelerinde benzer ama farklı boy rulolar varsa konum kodu kullanılır. Yeni ürün daha ağırsa eski kodun otomatik olarak uygun kaldığı varsayılmaz. Değişimin sadece eşdeğer yedek mi, yoksa çalışma koşuluna bağlı bir revizyon mu olduğu belirtilir. Teslim alınan parçanın temel ölçüleri montajdan önce kontrol edilir. Böylece yanlış parça nedeniyle üretim duruşu uzamadan fark edilebilir.
Uygulama verisini ve kabul koşulunu doğrulayın
Bakım veya yedek parça talebinde belirtinin hangi koşulda görüldüğünü yazın. Ürün tipi, yük, hız, çalışma süresi ve son yapılan değişiklikler incelemeyi yönlendirir. Kısa bir gözlem kaydı, yalnız arızalı denilen genel bir nottan daha açıklayıcıdır. Bununla birlikte gözlem kesin teşhis yerine kullanılmaz. Hareketli parçalara temas etmeden güvenli noktadan kayıt alınır; sökme, temizlik ve ayar işleri yetkili personelin enerji kesme ve yeniden çalışmayı önleme prosedürüyle yürütülür. Pnömatik basınç, yerçekimiyle hareket ve bekleyen ürünler gibi depolanmış enerjiler de değerlendirilir.
Değiştirilecek parçanın kodunu ve ölçü referanslarını doğrulayın. Benzer dış görünüş, mil bağlantısı veya rulman özelliklerinin aynı olduğunu göstermez. Parçanın hat üzerindeki konumunu işaretlemek farklı boyların karışmasını önler. Aynı noktadaki tekrar eden arızalarda yük, hizalama, kirlenme ve montaj koşulları araştırılır; yalnız yeni parça takılması kök nedenin giderildiğini kanıtlamaz. Müdahale sonrası muhafaza ve bağlantılar tamamlanır, uygun devreye alma yöntemi uygulanır. Önceki kayıtla aynı koşulda karşılaştırma yapılarak sonuç değerlendirilir. İşlem tarihi, kullanılan parça ve ölçüm sonucu bakım kaydına eklenir. Üreticinin bakım talimatı bulunmuyorsa ilgili bileşen bilgisi temin edilir; rastgele yağlama veya gerginlik değeri belirlenmez. Yeni ürün, temizlik yöntemi veya çalışma süresi değişikliği olduğunda mevcut bakım ve yedek planının uygunluğu yeniden gözden geçirilir.
Onaylanan bakım veya değişim işlemini hat üzerindeki konumla ilişkilendirin. Yeni belirti oluşursa önceki kaydı silmek yerine yeni tarihli bir gözlem ekleyin; böylece sorunun gelişimi karşılaştırılabilir.
Örnek değerlendirme
Örnek bir rulonun boru boyu 500 mm, mil toplam boyu ise daha uzun olsun. Siparişte yalnız 500 mm rulo denmesi mil ölçüsünü tarif etmez. Krokiye iki ayrı ölçü çizgisi eklenir; bağlantı uçları yakın fotoğrafla gösterilir. Bu rakam yalnız ölçü iletişimi örneğidir. Mevcut parçanın gerçek boyları ve montaj açıklığı doğrulanmadan üretim onayı verilmez.
Hızlı karşılaştırma
| Başlık | Değerlendirme |
|---|---|
| Boru | Çap, boy, et ve malzeme |
| Mil | Çap, toplam boy ve uç bağlantısı |
| Aktarma | Dişli, kasnak veya kanal ayrıntısı |
| Kayıt | Hat konumu, çizim kodu ve revizyon |
Kontrol listesi
- Her iki ucu fotoğraflayın.
- Boy referanslarını ayrı çizin.
- Tahrik kodlarını kaydedin.
- Onaylı çizim revizyonunu saklayın.
Sık sorulan sorular
Eski numune tek başına yeterli midir?
Her zaman değil. Aşınmış, eğilmiş veya değiştirilmiş olabilir. Kritik ölçüler ve çalışma koşulları ayrıca doğrulanır.
Fotoğraftan kesin ölçü alınabilir mi?
Perspektif ve ölçek hatası nedeniyle üretim ölçüsü olarak güvenilmez. Gerçek ölçüm veya onaylı çizim gerekir.
