Uygulama ve yerleşim

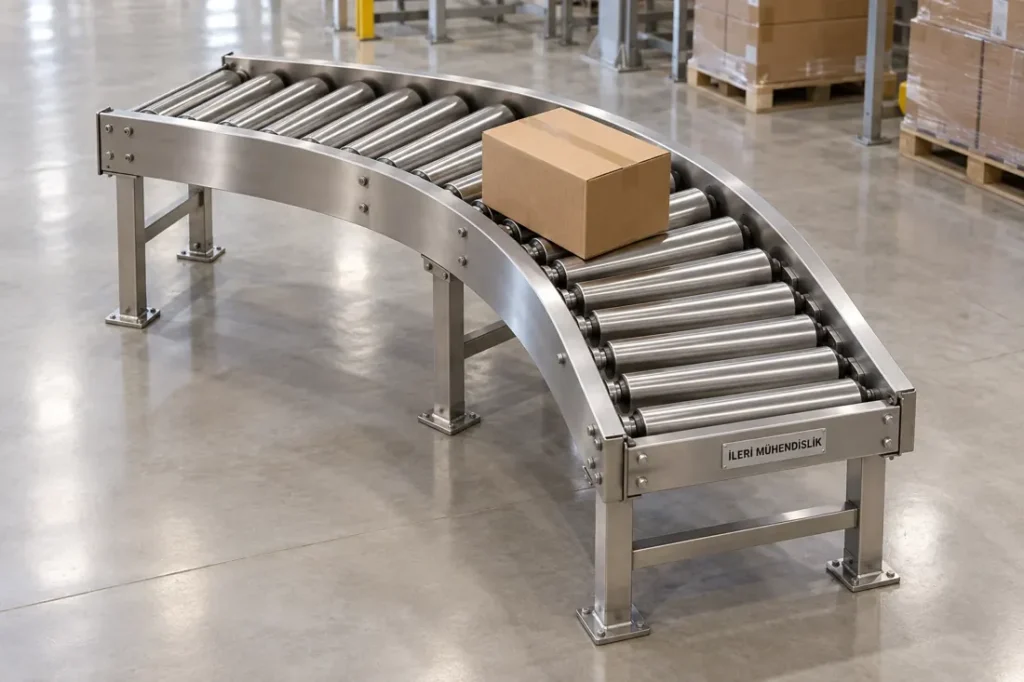

Bir üretim hattının köşeyi dönmesiyle ürünün kendi ekseninde çevrilmesi aynı işlem değildir. Dönüşlü rulolu bölüm ürünün izlediği yolu değiştirir; ürünün çıkıştaki yönü ise kavis geometrisi, taban teması ve kılavuzlarla oluşur. 90 derece dönüş iki farklı doğrultuyu birleştirirken 180 derece dönüş akışı geri döndürebilir. Seçim, yalnız atölyeye sığan dış ölçüyle yapılmamalıdır. Ürünün köşeleri, girişteki yönü ve çıkış makinesinin istediği konum birlikte çizilmelidir.
Dönüş yarıçapı ile kullanılabilir genişlik
Kavis iç yarıçapı ve net geçiş genişliği ürünün hareket alanını belirler. Uzun bir kasa düz hatta kolay taşınsa da dönüşte köşeleri kılavuza yaklaşabilir. Bu nedenle yalnız kasanın enine ölçüsünü kontrol etmek yeterli değildir. En uzun ve en geniş ürünün dönüş boyunca süpürdüğü alan çizilir. İç ve dış kenarın farklı yol alması, konik rulo veya uygun sürme düzeninin neden gerekli olabileceğini açıklar. Kullanılan çözüm tabanın kayma ve yön tutma davranışıyla doğrulanmalıdır.
Giriş ve çıkış geçişlerini birlikte çözün
Düz hatla kavis arasındaki son ve ilk rulo, ürünün destek kaybetmeden geçmesini sağlamalıdır. Bağlantıda kalan boşluk veya seviye farkı hafif koliyi durdurabilir. Kılavuzun aniden daralması da taban uygun olsa bile köşeyi sıkıştırabilir. Transfer anında ürünün ne kadarının düz hatta, ne kadarının kavis üzerinde kaldığı incelenir. Tahrikli bir sistemde hızlar arasındaki fark ürünün dönmesine neden olabilir; kavisin çalışması düz bölümden bağımsız değerlendirilmez.
Servis alanı ve birikim davranışı
U biçimli bir yerleşim alan kazandırabilir ancak iç kısımdaki bakım noktalarına erişimi zorlaştırabilir. Motor, muhafaza ve ayakların dışarı taşan ölçüleri plana eklenir. Kavis içinde bekleyen ürünlerin birbirine köşeden temas etmesi, düz hatta görülen birikim davranışından farklıdır. Durma noktası mümkünse ürünün tamamının desteklendiği yerde tanımlanır. Birkaç ürün arka arkaya gönderilerek çıkışta yığılma, köşe teması ve kılavuz sürtünmesi gözlenir.
Uygulama verisini ve kabul koşulunu doğrulayın
Yerleşimi değerlendirirken yalnız konveyör gövdesinin kapladığı alanı değil ürünün hareket boyunca kullandığı alanı da çizin. Kılavuz, motor, muhafaza ve servis erişimi için gereken boşlukları plana ekleyin. Girişte doğru çalışan bir ürün çıkıştaki kot veya boşluk nedeniyle takılabilir. En küçük ürün desteği ile en uzun ürünün köşe hareketi ayrı kontrol edilmelidir. Palet, kasa ve koli aynı dış ölçüye sahip olsa bile alt temas düzenleri farklı olabilir. Ürünün yüklenmiş hali ve taşıma yönü kroki üzerinde görünür olmalıdır. Dönüş ve transferlerin açık konumları da yerleşim sınırlarına dahil edilir.
Uygulama denemesi için önceden kısa bir senaryo listesi hazırlayın. Tek ürün geçişi, art arda ürün, dolu çıkış ve yeniden başlama gibi durumlar gerçek işlevi görünür kılar. Testte kullanılan hız ve ürün aralığını kaydedin; başka koşulda elde edilmiş sonuçlarla doğrudan karşılaştırmayın. Operatörün normalde yapacağı müdahaleler açıkça tanımlansın. Her denemede elle düzeltme gerekiyorsa bunun otomatik akış olarak kabul edilmemesi gerekir. Temizlik, bakım ve ürün değişimi için gereken erişimi tesis ekibiyle birlikte gözden geçirin. Kabul edilen düzenin ölçülerini ve ayarlarını son çizimde saklayın. Sonraki makine değişikliği, farklı palet veya yeni ambalaj bu kabul koşullarını değiştirebilir. Bu durumda yalnız eski performans kaydına güvenmek yerine etkilenen geçiş ve çalışma durumları yeniden değerlendirilir.
Örnek değerlendirme
Örnek olarak 600 × 400 mm bir kasanın uzun kenarı akış doğrultusunda ilerlediği bir hat düşünelim. Aynı kasayı kısa kenarı önde göndermek dönüşte farklı bir alan gerektirebilir. İki durum kavis krokisinde karşılaştırılır; giriş ve çıkışta tam destek kontrol edilir. Buradaki ölçü bir standart dönüş yarıçapı önerisi değildir. İstenen yarıçap gerçek taban, kılavuz ve hızla birlikte değerlendirilir.
Hızlı karşılaştırma
| Başlık | Değerlendirme |
|---|---|
| 90° dönüş | Birbirine dik akış doğrultularını birleştirir |
| 180° dönüş | Akışı geri çeviren U yerleşimine olanak verir |
| İç yarıçap | Kavisin iç sınırını tarif eder |
| Süpürülen alan | Ürünün köşelerinin hareket boyunca kullandığı alan |
Kontrol listesi
- Ürünün giriş yönünü okla gösterin.
- En uzun kasayı kavis üzerinde çizin.
- Bağlantı boşluklarını ölçün.
- İç taraftaki servis erişimini kontrol edin.
Sık sorulan sorular
Dönüş bölümü ürünü kesin olarak 90° çevirir mi?
Hat yönünün değişmesi, ürünün kendi eksenindeki yönünün garanti edildiği anlamına gelmez. Çıkış konumu ayrıca tanımlanıp test edilmelidir.
Düz hat genişliği dönüşte yeterli midir?
Her zaman değil. Uzun ürünlerin köşeleri daha geniş alan süpürebilir; yarıçap ve kılavuz birlikte kontrol edilir.
