Rulo ve bileşenleri
Rulo borusunun yük altında eğilmesi, ürünün desteklenmesini ve rulmanların çalışma koşullarını etkiler. Dış çap, et kalınlığı ve açıklık bu davranışın birlikte değerlendirilmesi gereken değişkenleridir. Aynı çaplı boruların farklı et kalınlıkları farklı kesit özellikleri oluşturur. Malzeme ve bağlantı biçimi de önemlidir. Bir rulonun gözle düz görünmesi, yüklü çalışma sırasında yeterli sehim sınırında kaldığını göstermez. Yükün nasıl uygulandığı ve izin verilen davranış tasarım aşamasında tanımlanır.
Kesit geometrisi ve yükleme şekli

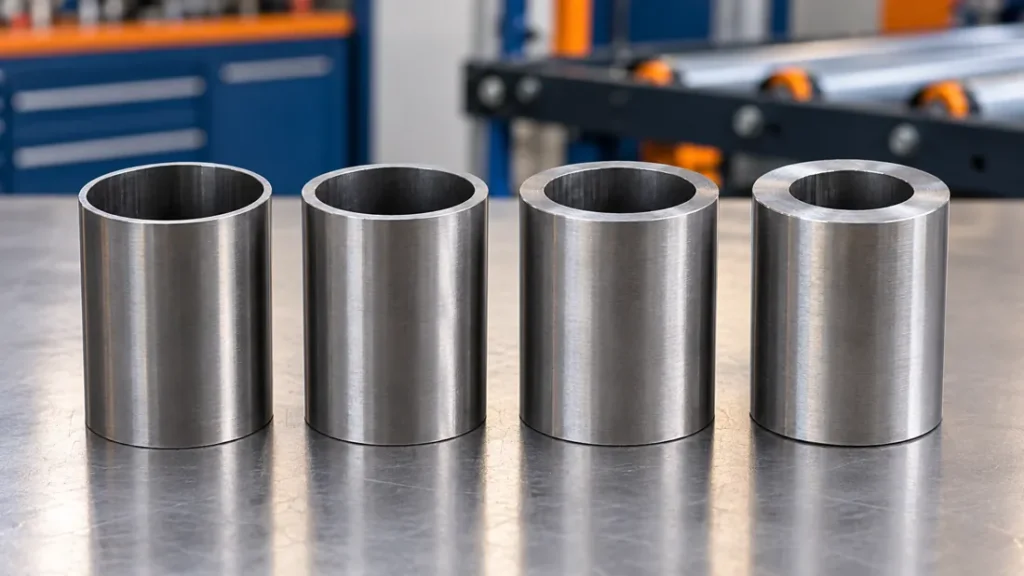

Halka kesitli bir boruda dış ve iç çap, kesitin eğilmeye karşı geometrik özelliğini belirler. Et kalınlığını artırmak kesiti değiştirir; fakat bunun tek başına yeterli olduğu varsayılamaz. Ortada yoğunlaşmış yük, geniş alana yayılmış yükten farklı davranır. Ürünün rulo üzerinde hangi noktaya bastığı da kaydedilmelidir. Tasarımda kullanılan kiriş modeli, gerçek kapak ve yatak bağlantısına uygun seçilir. İdeal bir hesap modelinin sınırları belirtilmeden sonucunun bütün rulolara uygulanması doğru değildir.
Boru sehmi ile mil sehmini ayırın
Gövde, mil, rulman ve kapaklar birlikte çalışır. Boru yeterince rijit olsa bile ince veya uzun bir milin davranışı sistemi sınırlayabilir. Kapak oturması ve montaj boşlukları da ölçülen hareketi etkiler. Bu nedenle yüklü durumda görülen aşağı hareket yalnız boru et kalınlığına bağlanmamalıdır. Rulonun uç destekleri, yatak aralıkları ve bağlantı düzeni incelenir. Ölçümde yük kaldırılınca eski konuma dönülüp dönülmediği kaydedilir; kalıcı şekil değişikliği ayrı bir bulgudur.
Yüzey ve salınım etkileri
Aşırı sehim ürünün orta bölgede daha fazla temas etmesine veya bazı ruloların yükten düşmesine neden olabilir. Dönüş sırasında salınım da varsa ses ve titreşim artabilir. Bu belirtiler yalnız daha kalın boru kullanılarak otomatik giderilmez; eş merkezlilik ve yataklama da kontrol edilir. Kaplama yapılacak rulolarda bitmiş yüzeyin doğrultusu önemlidir. Yük değiştiğinde sehim davranışı yeniden incelenir. Mevcut parçayı daha uzun üretmek, ilk tasarımın doğrulamasını yeni uzunluk için geçerli kılmaz.
Uygulama verisini ve kabul koşulunu doğrulayın
Mevcut bir parçayı değiştirmeden önce ölçünün hangi yüzeyler arasında alındığını açıkça gösterin. Boru boyu, kapaklar dahil gövde boyu ve mil toplam boyu ayrı referanslardır. Uç bağlantısını iki taraftan fotoğraflayın; diş, kanal, düzleştirme veya yaylı hareket varsa krokide belirtin. Elinizde aşınmış numune bulunması bütün ölçülerin doğrudan kopyalanacağı anlamına gelmez. Oturma yüzeyleri ve bağlantılar uygun ölçüm aracıyla kontrol edilir. Bilinmeyen bir değeri tahmin ederek kesin ölçü sütununa yazmayın. Numune, teknik çizim ve parça kodu arasında fark varsa üretimden önce açıklığa kavuşturun.
Parçanın çalışacağı ortamı ve işlevi de kayıt altına alın. Ürün yükü, hız, temizlik yöntemi ve tahrik düzeni yalnız malzeme adından anlaşılamaz. Aynı dış çaptaki iki parça farklı mil, kapak ve yataklama nedeniyle farklı davranabilir. Uygunluk değerlendirmesinde bağlantı aralığı ile şase açıklığı birlikte görülmelidir. Teslim alınan parçayı montajdan önce temel ölçüler ve uç yapısı bakımından karşılaştırın. Zorlayarak takma veya sahada rastgele değiştirme yerine uyumsuzluğu teknik ekibe bildirin. Onaylanan çizimin numarasını ve revizyonunu saklayın; aynı hattaki farklı ruloları konumlarıyla eşleştirin. Böylece sonraki siparişte yalnız yaklaşık bir ürün adı yerine doğrulanmış kayıt kullanılabilir. Çalışma koşulu değişmişse eski parçanın aynısını sipariş etmek otomatik olarak yeterli sayılmaz. Yeni koşul ayrıca değerlendirilir ve gerekiyorsa çizimle birlikte parça kaydı güncellenir.
Örnek değerlendirme
İki rulonun dış çapı aynı, birinin boru boyu kısa ve diğerinin uzundur. Uzun olan rulo ürün geçerken belirgin esneme gösteriyorsa çözüm için yalnız dış çap listesine bakılmaz. Boru et kalınlığı, mil, yatak aralığı ve yükün gerçek temas yeri değerlendirilir. Hesapta ve denemede aynı yükleme senaryosu kullanılır. Böylece parçayı rastgele ağırlaştırmak yerine davranışın hangi elemandan kaynaklandığı anlaşılır. Bu örnek belirli bir et kalınlığı önermez.
Hızlı karşılaştırma
| Başlık | Değerlendirme |
|---|---|
| Dış ve iç çap | Boru kesitinin geometrisini birlikte tanımlar |
| Destek açıklığı | Yük altında eğilme davranışını etkiler |
| Yük dağılımı | Noktasal ve yayılı yük ayrımı yapılır |
| Mil ve kapak | Boru dışındaki esneme kaynakları incelenir |
Kontrol listesi
- Boru ve mil ölçülerini birlikte kaydedin.
- Yükün temas konumunu gösterin.
- Yüklü ve yüksüz ölçümü ayırın.
- Kalıcı eğilme ile elastik sehmi karıştırmayın.
Sık sorulan sorular
Kalın et her sorunu çözer mi?
Hayır. Mil, kapak, yatak veya şase bağlantısı sınırlayıcı olabilir. Sorunun kaynağı belirlenmeden tek elemanı büyütmek yeterli bir doğrulama değildir.
Sehim fotoğraftan hesaplanabilir mi?
Fotoğraf sorunu gösterebilir; güvenilir hesap için ölçüler, malzeme, yük ve mesnet koşulları gerekir. Perspektif görüntü ölçülü teknik resmin yerini tutmaz.
