Seçim ve ölçülendirme

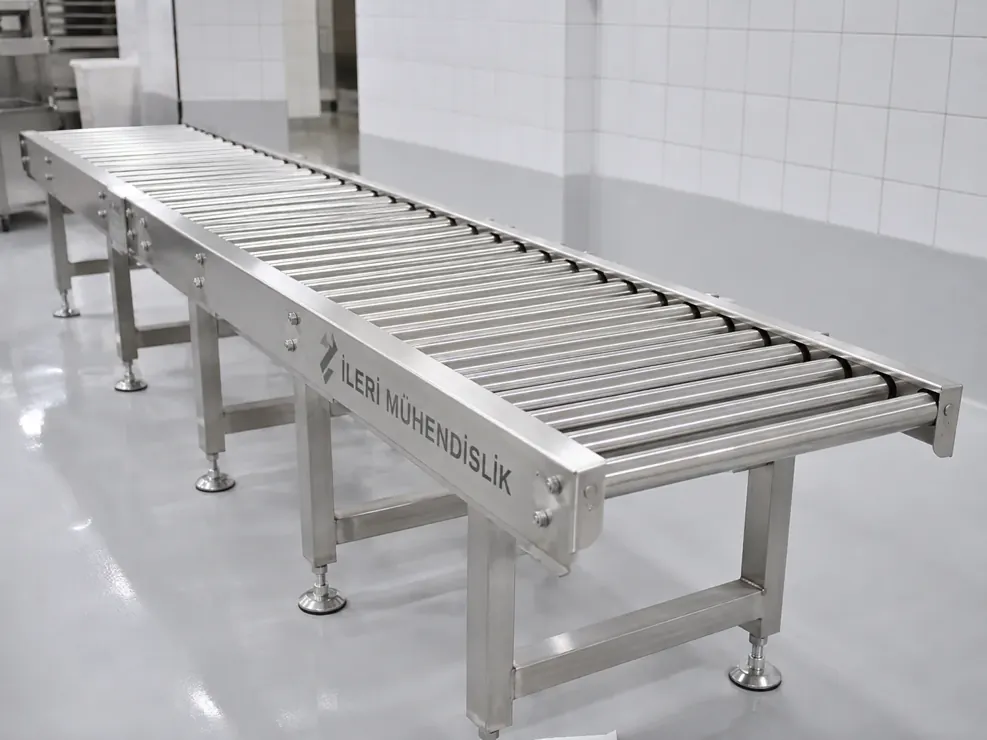

Rulolu konveyörde ürün, yan yana yerleştirilen döner silindirlerin üzerinde ilerler. Rulolar yükü taşır; şase, mil ve yataklama elemanları bu yükün zemine aktarılmasını sağlar. Hareketin nereden geldiği ise sistemin çalışma biçimini değiştirir. Bir koli operatör tarafından itilebilir, uygun eğimle ilerleyebilir veya motorlu rulolar üzerinden kontrollü taşınabilir. Bu rehber, bir ürün fotoğrafına bakarak görülmeyen temel işlevleri açıklamak ve doğru sistem sorularını oluşturmak için hazırlanmıştır.
Yükü taşıyan parçalar ile hareketi sağlayan parçalar
Boru gövdesi ürünle temas ederken mil ve rulman dönmeye uygun desteği oluşturur. Bazı yapılarda mil sabit kalır ve boru rulman üzerinden döner; başka düzenler de bulunduğundan her ruloya aynı çalışma şekli atfedilmez. Motorlu hatta dişli, kasnak veya kanal hareketin rulolara dağıtılmasını sağlayabilir. Şase üzerindeki bağlantılar yalnız ruloları yerinde tutmaz; paralellik ve taşıma kotunu da belirler. Bu parçaların birindeki hata, sağlam görünen diğer elemanların fazla yüklenmesine neden olabilir.
Akış yalnız motorun dönmesiyle tanımlanmaz
Bir ürünün hat boyunca taşınması, sonraki istasyona geçmesi ve gerektiğinde beklemesi ayrı işlevlerdir. Sürekli çalışan bir hatta birikim yapılması gerekiyorsa ürünlerin birbirine uyguladığı kuvvet incelenir. Sensör bulunması tek başına sıfır basınçlı biriktirme sağlandığı anlamına gelmez. Bölgelerin bağımsız sürülmesi, durma mesafeleri ve yeniden çalıştırma şartları birlikte düzenlenmelidir. Giriş ve çıkış makinelerinin hazır bilgisi, mekanik taşıma kadar akış sürekliliğini etkiler.
Bir ürünü rulolar üzerinde izleyerek değerlendirin
Ürün girişte kaç rulo tarafından destekleniyor, orta bölümde dengesi korunuyor mu ve çıkışta destek boşluğu oluşuyor mu soruları sırayla gözlenir. Yumuşak ambalaj, bozuk koli tabanı veya ayaklı kasa hareketi değiştirebilir. Rulo aralığı yalnız orta kısım için yeterli görünse bile iki konveyörün birleşiminde sorun çıkabilir. Ürünün yüksek ağırlık merkezi varsa kılavuz yüksekliği ve hız değişimleri ayrıca ele alınır. Denemede en kolay taşınan örnek yerine ürün aralığının uçları kullanılmalıdır.
Uygulama verisini ve kabul koşulunu doğrulayın
İlk değerlendirmeyi gerçek ürün aralığıyla yapın. En küçük ve en büyük taban, minimum ve maksimum yük, taşıma yönü ve ambalaj durumu aynı kayıt içinde bulunmalıdır. Birden fazla ürün ailesi varsa her birini ayrı satırda belirtin. Fotoğraflarda alt yüzey ve temas bölgeleri görünür olmalıdır. Üstten çekilmiş genel görüntü, yükün ruloya nereden aktarıldığını göstermez. Ürünün bir taşıma tablası üzerinde kullanılması planlanıyorsa ölçü ve ağırlığa bu tabla da dahil edilir. Geometrik uygunluk ile yük taşıma yeterliliği ayrı değerlendirilir; birinin olumlu olması diğerinin doğrulandığı anlamına gelmez.
Yerleşim krokisinde giriş makinesi, çıkış makinesi, operatör bölgesi ve bakım erişimini gösterin. Net ürün geçişi ile şasenin dış ölçülerini farklı çizgilerle belirtin. Teklifte bir ölçü veya çalışma koşulu varsayılmışsa bu varsayımı görünür tutun. Kabul denemesinde ürünün yalnız orta bölümde ilerlemesine bakmayın; ilk temas, iki bölüm arasındaki geçiş ve son destek kaybı noktalarını da gözleyin. Duruş sonrası yeniden başlama, ürünün beklemesi ve çıkışın dolması için istenen davranışı yazın. Ölçülen sonuçları ürün tipi ve hızla ilişkilendirin. İleri Mühendislik’e gönderilen talebin bu verileri içermesi teknik seçimin daha doğru yapılmasına yardımcı olur. Deneme sonucunda değişen ölçüler son çizime işlenmeli, eski ve yeni revizyonların karışması önlenmelidir. Hesap veya örnek bir ön değerlendirmeyse nihai üretim onayı yerine kullanılmamalıdır.
Örnek değerlendirme
Bir paketleme makinesinden çıkan 400 mm taban uzunluğundaki kolinin düz bir avare bölümden operatöre ulaşacağı düşünülsün. Önce ürünün rijit tabanı ve destek aldığı rulo sayısı değerlendirilir. Ardından operatörün itme ihtiyacı ve çıkışta kolinin nasıl tutulacağı incelenir. Hat uzatılıp sensörlü bekleme eklendiğinde önceki sade çözümün aynı şekilde çalışacağı varsayılmaz; taşıma ve birikim işlevleri yeniden tanımlanır. Bu bir çalışma mantığı örneğidir, kapasite hesabı değildir.
Hızlı karşılaştırma
| Başlık | Değerlendirme |
|---|---|
| Rulo gövdesi | Ürünle temas eden döner taşıma yüzeyi |
| Mil ve yataklama | Yükü destekler, uygun dönme düzenini kurar |
| Şase ve ayaklar | Kot, doğrultu ve taşıyıcı bağlantıları oluşturur |
| Tahrik ve kontrol | Hareket, zamanlama ve istasyonlar arası geçişi yönetir |
Kontrol listesi
- Ürünün tabanını ve temas noktalarını kaydedin.
- Hareketin manuel, eğimli veya motorlu olacağını belirleyin.
- Birikim ve transfer işlevlerini ayrı tarif edin.
- Giriş-çıkış boşluklarını ürünle birlikte inceleyin.
Sık sorulan sorular
Rulolu konveyör her ürünü taşır mı?
Hayır. Çok küçük, yumuşak veya düzensiz tabanlı ürünlerde doğrudan rulo desteği uygun olmayabilir. Taşıma tablası veya bantlı alternatif değerlendirilir.
Her rulo ayrı motorla mı döner?
Hayır. Tek motorun zincir veya kayışlarla bir grubu sürmesi mümkündür. Motorlu rulo kullanılan sistemlerde de komşu rulolar aktarma elemanlarıyla hareket ettirilebilir.
