Rulo ve bileşenleri

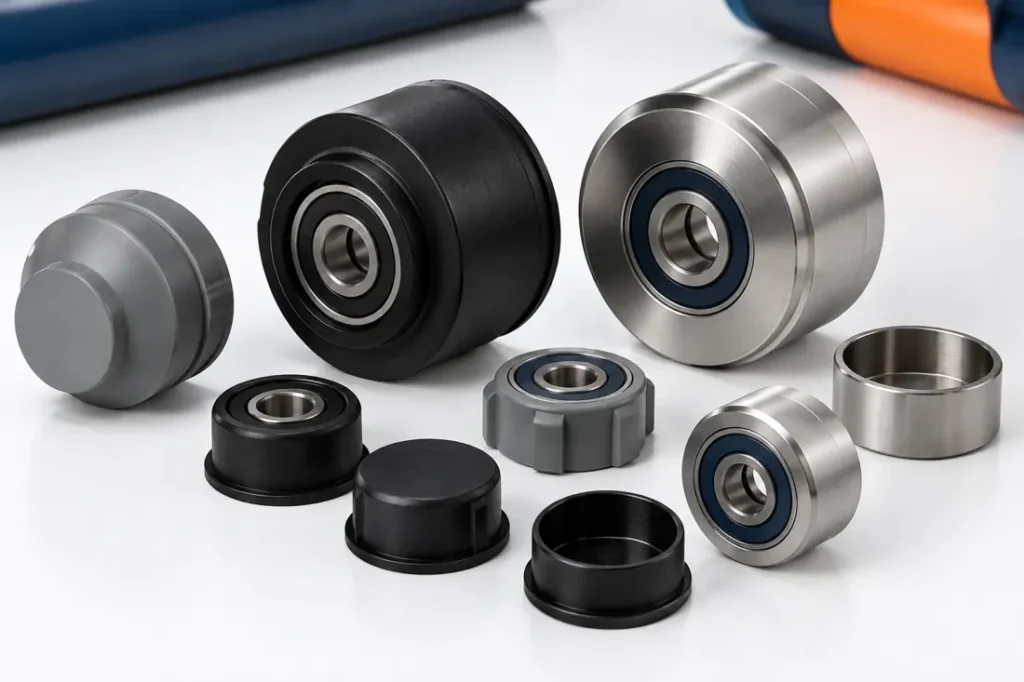

Rulo kapağı, boru ile yataklama elemanları arasındaki bağlantının önemli bir parçasıdır. Metal ve plastik kapaklar farklı malzeme davranışları ve montaj seçenekleri sunar. Seçim yalnız görünüşe veya bir parçanın diğerinden daha sert olmasına göre yapılmaz. Rulman yuvası, boruya oturma, mil bağlantısı, sıcaklık ve ortam şartları birlikte incelenir. Aynı dış çaptaki kapakların farklı boru et kalınlıklarına veya farklı rulmanlara göre tasarlanmış olması mümkündür.
Boruya ve rulmana oturma
Kapağın boru içine oturan kısmı ile dışta görünen yüzeyi farklı ölçüler olabilir. Borunun iç çapı, et kalınlığı ve üretim toleransı bağlantıyı etkiler. Rulman yuvasının uygunluğu da ayrıca kontrol edilir. Kapak dış çapının rulo çapıyla aynı görünmesi eşleşme için yeterli değildir. Gevşek oturma ses veya eksen kaçıklığına, uygun olmayan sıkılık ise deformasyona yol açabilir. Montaj yöntemi parçanın tasarımına göre belirlenmeli, rastgele darbe uygulamasıyla uygunluk sağlanmaya çalışılmamalıdır.
Malzemenin ortamla ilişkisi
Plastik türleri birbirinin aynısı değildir; sıcaklık, nem ve kimyasal davranışı değişebilir. Metal kapaklarda da korozyon ve yüzey işlemi dikkate alınır. Darbeli veya ağır yük uygulamasında bağlantı yapısı ve malzemenin taşıyacağı kuvvet kontrol edilir. Sessiz çalışma beklentisi tek başına plastik kapak tercihine indirgenmez. Boru, rulman, mil ve kapak arasındaki tolerans zinciri bütün olarak değerlendirilir. Gıda teması veya özel belge beklentisi varsa ilgili malzeme ve temas durumu açıkça tanımlanır.
Yedek kapakta numune eşleştirmesi
Mevcut kapağın yenilenmesinde boru iç çapı, oturma boyu, rulman ölçüsü ve mil geçişi kaydedilir. Bir uçta dişli veya kasnak varsa diğer uçla aynı kapak kullanılmayabilir. Aşınmış veya çatlamış numunenin nominal ölçüsü şüpheli olabilir; sağlam örnekle karşılaştırma yapılır. Farklı bir kapak yapısına geçilirse rulo boru boyu ve mil çıkıntıları tekrar kontrol edilir. Yeni parçanın fiziksel olarak takılması, yük ve ortam bakımından uygun olduğunun tek başına kanıtı değildir.
Uygulama verisini ve kabul koşulunu doğrulayın
Mevcut bir parçayı değiştirmeden önce ölçünün hangi yüzeyler arasında alındığını açıkça gösterin. Boru boyu, kapaklar dahil gövde boyu ve mil toplam boyu ayrı referanslardır. Uç bağlantısını iki taraftan fotoğraflayın; diş, kanal, düzleştirme veya yaylı hareket varsa krokide belirtin. Elinizde aşınmış numune bulunması bütün ölçülerin doğrudan kopyalanacağı anlamına gelmez. Oturma yüzeyleri ve bağlantılar uygun ölçüm aracıyla kontrol edilir. Bilinmeyen bir değeri tahmin ederek kesin ölçü sütununa yazmayın. Numune, teknik çizim ve parça kodu arasında fark varsa üretimden önce açıklığa kavuşturun.
Parçanın çalışacağı ortamı ve işlevi de kayıt altına alın. Ürün yükü, hız, temizlik yöntemi ve tahrik düzeni yalnız malzeme adından anlaşılamaz. Aynı dış çaptaki iki parça farklı mil, kapak ve yataklama nedeniyle farklı davranabilir. Uygunluk değerlendirmesinde bağlantı aralığı ile şase açıklığı birlikte görülmelidir. Teslim alınan parçayı montajdan önce temel ölçüler ve uç yapısı bakımından karşılaştırın. Zorlayarak takma veya sahada rastgele değiştirme yerine uyumsuzluğu teknik ekibe bildirin. Onaylanan çizimin numarasını ve revizyonunu saklayın; aynı hattaki farklı ruloları konumlarıyla eşleştirin. Böylece sonraki siparişte yalnız yaklaşık bir ürün adı yerine doğrulanmış kayıt kullanılabilir. Çalışma koşulu değişmişse eski parçanın aynısını sipariş etmek otomatik olarak yeterli sayılmaz. Yeni koşul ayrıca değerlendirilir ve gerekiyorsa çizimle birlikte parça kaydı güncellenir.
Örnek değerlendirme
Aynı dış çapta iki kapaktan biri farklı et kalınlığındaki bir boruya göre tasarlanmış olabilir. Kullanıcı yalnız dış çapı eşleştirerek parça alırsa yeni kapak boruya gevşek veya fazla sıkı oturabilir. Doğru yaklaşım boru iç çapını, kapağın oturan bölümünü ve rulman yuvasını karşılaştırmaktır. Malzeme değişikliği isteniyorsa ortam ve yük koşulları da değerlendirilir. Bu örnek metal ya da plastik kapağın genel üstünlüğünü değil arayüz uyumunun önemini gösterir.
Hızlı karşılaştırma
| Başlık | Değerlendirme |
|---|---|
| Boru oturması | İç çap, oturma boyu ve tolerans eşleştirilir |
| Rulman yuvası | Kod ve oturma geometrisi kontrol edilir |
| Mil geçişi | Bağlantı ve dönme düzeniyle uyum aranır |
| Malzeme | Sıcaklık, nem, kimyasal ve yükle değerlendirilir |
Kontrol listesi
- Boru iç çapını ölçün.
- Kapak ve rulman kodunu eşleştirin.
- Sağ-sol yapıları ayrı inceleyin.
- Çatlak veya aşınmış ölçüyü doğrulayın.
Sık sorulan sorular
Plastik kapak ağır yükte kullanılamaz mı?
Böyle genel bir sınır verilemez. Malzeme, geometri, yataklama ve üretici kapasitesi birlikte incelenmelidir. Yalnız malzeme adıyla uygunluk kararı verilmez.
Metal kapağa geçince boru boyu aynı kalır mı?
Her zaman kalmayabilir. Kapağın oturma ve taşma ölçüleri toplam rulo geometrisini değiştirebilir. Montaj boyları yeniden kontrol edilir.
